（一）单一传送
◆ MOVB，字节传送指令
◆ BIR，传送字节立即读指令
◆ BIW，传送字节立即写指令
◆ MOVW，字传送指令
◆ MOVD，双字传送指令
◆ MOVR，实数传送指令
1、MOVB，字节传送指令
使能输入有效时，把一个单字节无符号数据由IN传送到OUT所指的字节存储单元。
IN的寻址范围：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD和常数。
VB、IB、QB、MB、SB、SMB、 LB、AC、*VD、*AC、*LD。
指令格式： MOVB IN1, OUT
图1 MOVB指令
例： MOVB VB0, QB0
2、BIR，传送字节立即读指令
使能输入有效时，立即读取单字节物理输入区数据IN，并传送到OUT所指的字节存储单元。
IN的寻址范围：IB
OUT的寻址范围：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD。
指令格式：BIR IN1, OUT
图2 BIR指令
例：BIR IB0, VB10
（二）块传送
◆ BMB，字节块传送指令
◆ BMW，字块传送指令
◆ BMD，双字块传送指令
指令可用来进行一次多个（最多255个）数据的传送，数据块类型可以是字节块、字块、双字块。
三条指令中N的寻址范围都是：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD和常数。
使ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）；0091（数超界）。
图3 块数据传送指令
（一）左移和右移
1、字节左移和字节右移

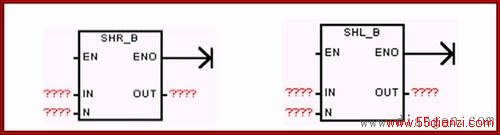

SLB和SRB，字节左移和字节右移。使能输入有效时，把字节型输入数据IN左移或右移N位后，再将结果输出到OUT所指的字节存储单元。最大实际可移位次数为8。

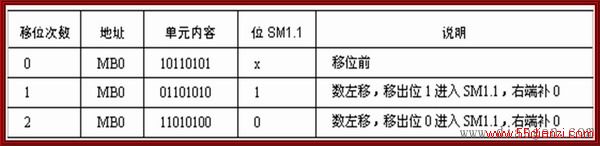

以字节左移指令为例，指令执行情况如表所示。
