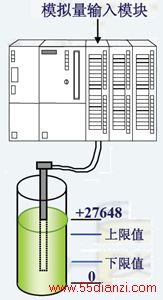

图1 液位传感器与模拟量模块的接线示意

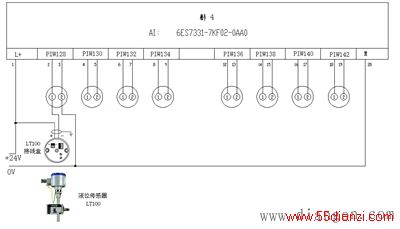

图2是采用6ES7331-7KF02-0AA0模拟量输入模块与LT100液位传感器的具体接线图。
图2 液位传感器与模拟量模块的具体接线
2、硬件组态
（1）模拟量模块的硬件组态如图3所示。
图3模拟量模块硬件组态
（2）进行常规属性设置。
（3）进行模拟量输入模块的地址属性设置。根据硬件接线中可以得知，PIW128开始的地址为128。
（4）故障诊断设置。
模拟量输入模块可以诊断下列故障：组态/参数分配错误；错误；断线（要求激活断线检查）；测量值超下界值；测量值超上界值；无负载电压L+。当硬件中断触发时，OB40启动信息中的OB40 _POINT_ADDR（LD8）
（5）模拟量模块的输入设置。
模拟量模块的输入设置包含的信息非常丰富，比如模拟量输入模块可以诊断下列故障：组态/参数分配错误；错误；断线（要求激活断线检查）；测量值超下界值；测量值超上界值；无负载电压L+。还有，输入传感器的类型，如测量型号是电压、电流、热电阻还是热电偶，对应测量型号的还有测量范围。本案例的液位传感器设置为2线制电流传感器，其输入范围为4～20mA。
3、软件编程
读取模拟量输入变量在软件编程中采用MOVE指令即可，并采用在线监控即可获得实际值，并可以通过修改表达式数据类型来满足用户需求。
