PLC数字量输入电路的形式介绍
点击数：7344 次 录入时间：03-04 11:53:18 整理：http://www.55dianzi.com PLC入门

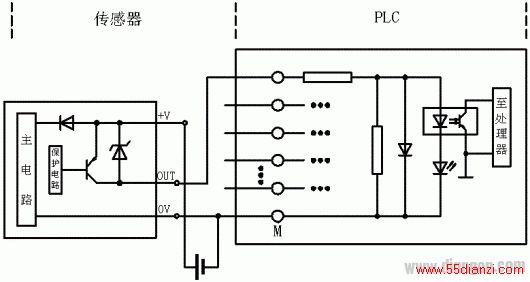

PNP集电极开路输出为+V高电平，当输出OUT端和PLC输入相连时，电流从PLC的输入端流入，从PLC的公共端流出，此即为PLC的源型电路的形式，即：PNP集电极开路输出只能接源型或混合型输入电路形式的PLC，连接图如图11所示：
图11 PNP集电极开路输出和PLC的连接
4 结束语
正是由于PLC输入模块电路形式和外接传感器输出信号的多样性，我们在PLC输入模块接线前要充分了解PLC输入电路的类型和传感器输出信号的形式，只有这样，才能确保PLC输入模块接线正确无误，为后续的PLC编程和调试工作打下一个良好的基础。
