交流输入电路如图3 所示，可以看出，与直流输入电路的区别主
要就是增加了一个整流的环节。
交流输入的输入电压一般为AC120V 或230V。交流电经过电阻R的限流和电容C的隔离(去除电源中的直流成分)，再经过桥式整流为直流电，其后工作原理和直流输入电路一样，不再缀述。

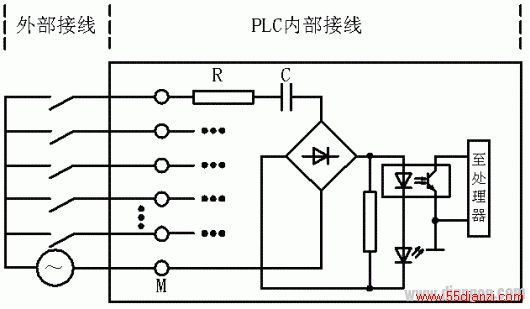

图3 交流输入电路
从以上可以看出，由于交流输入电路中增加了限流、隔离和整流三个环节，因此，输入信号的延迟时间要比直流输入电路的要长，这是其不足之处。但由于其输入端是高电压，因此输入信号的可靠性要比直流输入电路要高。一般，交流输入方式用于有油雾、粉尘等恶劣环境中，对响应性要求不高的场合，而直流输入方式用于环境较好，电磁干扰不严惩，对响应性要求高的场合。
2.3 按流入公共端电流的流向分类
2.3.1 漏型输入电路
漏型输入电路如图4所示，此时，电流从PLC 公共端（COM端或M端）流进，而从输入端流出，即PLC 公共端接外接DC电源的正极。

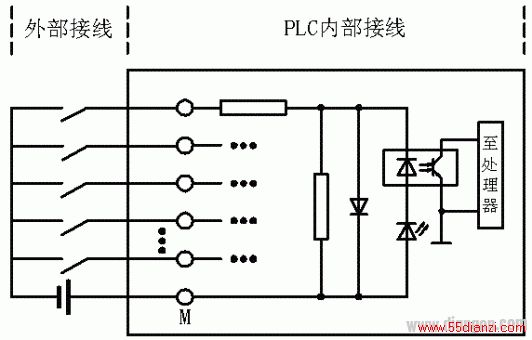

图4 漏型输入电路
此图只是画出了一路的情形，如果输入有多路，所有输入的二极管阳极相连，就构成了共阳极电路。如图5所示。
图5 共阳极电路
