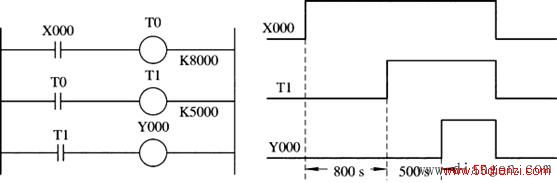

图4 定时器的串级组合
5、定时器和计数器的串级组合使用

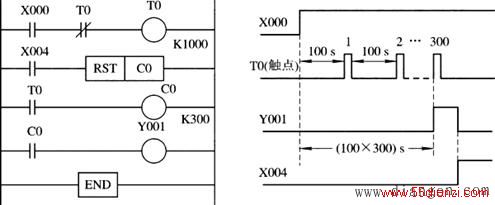

图5所示为定时器和计数器的串级组合使用，该电路可以获得100×300 s＝30 000 s 的延时。图中T0的设定值为100 s，当X000闭合时，T0线圈得电开始计时，当100 s延时时间到，T0的动断触点断开，使T0自动复位，在T0线圈再次得电后又可以开始计时。（http://www.55dianzi.com/版权所有）在电路中，T0的动合触点每隔100 s闭合一次，计数器计一次数，当计到300次时，C0的动合触点闭合，Y001线圈得电。
图5 定时器与计数器的串级组合
