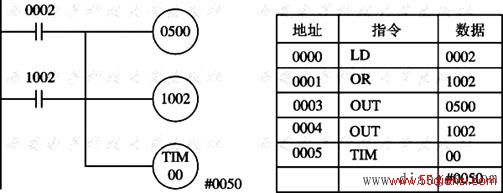

图3 并联输出

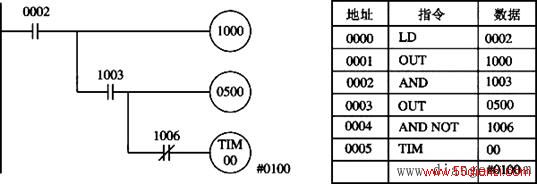

连续输出。图4中的三个继电器线圈1000、 0500和TIM00不属于并联连接,在PLC的梯形图中,把这种结构称为连续输出。请注意在第2条语句OUT 1000之后,虽然在梯形图中的该梯级输出处又出现一个新的逻辑母线,并经1003的动断触点,输出到线圈0500,然而在这个新出现的逻辑母线后,并不是用LD 1003而是用AND 1003指令来执行连续输出的功能。第5条语句中的1006与此相同。
图4 连续输出
(5)分支输出。分支输出在梯形图中是大量可见的,其结构形式是在分支点引出新的逻辑母线,从这条逻辑母线上引出的每个支路到线圈之间至少有一个或一个以上的触点,每个支路中两个以上的触点组合可以是串联或并联的关系。如图1所示即是分支输出。处理具有分支输出的程序的方法,可以用暂存继电器TR,也可以用功能指令IL和ILC指令。
3、基本逻辑指令应用实例

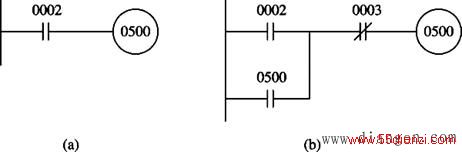

例1 点动和长动。图5(a)中,0002闭合,0500得电;0002断开,0500失电。图5(b)中,0002闭合后即使立即断开,0500也会得电自锁,0500的失电由0003来控制。自锁控制也可用功能指令KEEP来实现。
图5 点动和长动

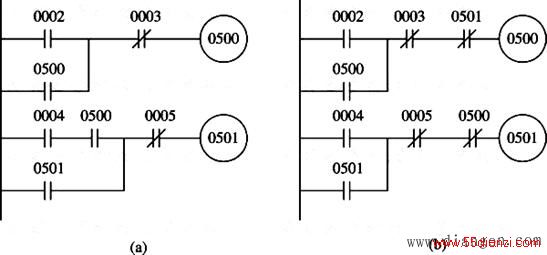

例2 联锁控制。图6(a)中,0002闭合后0500得电并自锁,0501在0500得电后0004闭合,0003和0005分别控制0500和0501的失电。
图6 联锁控制
图6(b)中,0500和0501不能同时得电。
例3 延时、顺序控制。图7中,0002闭合后,0500得电并自锁,同时定时器TIM00开始计时,30s后TIM00动合触点闭合使0501得电。0003闭合后,1000得电并自锁,1000的动断触点断开使0501立即失电,同时定时器TIM01开始计时,20s后TIM01动作,其动断触点断开使0500失电。
