PLC的软件及编程语言

    顺序功能流程图编程（SFC）是一种较新的编程方法。它的作用是用功能图来表达一个顺序控制过程。目前国际电工协会（IEC）也正在实施发展这种新的编程标准。

    使用SFC作为一种步进控制语言，用这种语言可以对一个控制过程进行控制，并显示该过程的状态。将用户应用的逻辑分成步和转换条件，来代替一个长的梯形图程序。这些步和转换条件的显示，使用户可以看到在某个给定时间中机器过程处于什么状态。

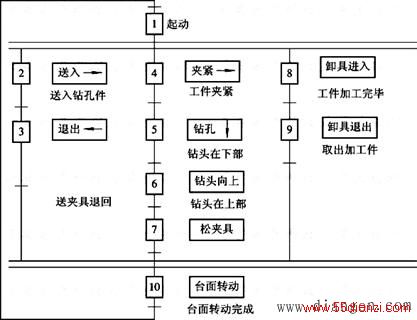

　　图2所示是一个顺序钻孔的顺序功能流程图编程的例子。方框中数字代表顺序步，每一步对应于一个控制任务，每个顺序步的步进条件以及每个顺序执行的功能可以写在方框右边。

图3　顺序功能流程图编程示例
