STEP7编程软件是用于SIMATIC S7-300/400 PLC、M7系列工业控制系统、C7系列集成式PLC系统的标准工具软件。STEP7编程软件由一系列应用程序（工具）构成，根据需要，可以在STEP7Basis标准组件的基础上，通过选择扩展软件包增强软件的功能。本书所述的软件都是针对目前常用的STEP7 Basis V5.2版本（标准组件）进行的。

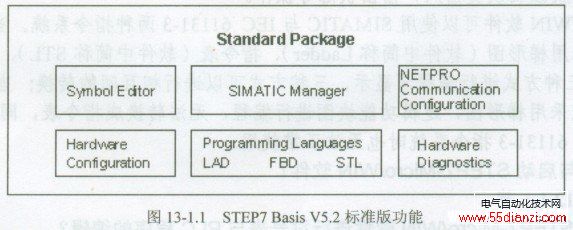

STEP7 Basis V5.2标准版(Standard Package)的功能组成如图13 -1.1所示，具体如下。

    1．符号编辑器( Symbol Editor)
    符号编辑器的作用与功能与STEP7-Micro/WIN软件基本相同，通过符号编辑，可在“符号表”窗口内将程序的绝对地址用具有含义的符号地址代替，对程序进行符号编程，从而使得程序更容易阅读与理解。
    STEP7符号编辑器的主要功能有：
    ①建立程序中所使用的信号、逻辑块的符号名、数据类型与注释；
    ②对使用符号地址的信号进行自动分类；
    ③进行其他WINOOWS程序的输入／输出与转换。
    2．SIMATIC管理器(SIMATIC Manager)

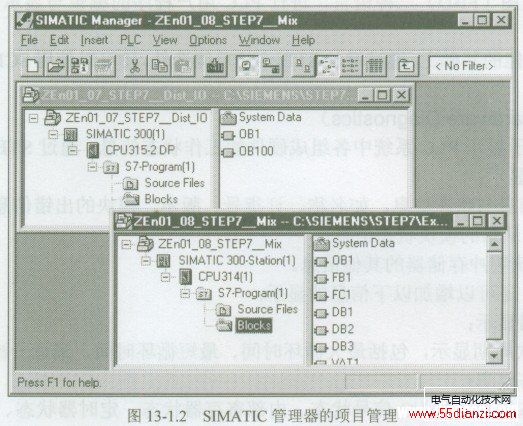

    在STEP7编程软件中，用“项目”(Project)的方式来管理一个PLC系统中的硬件和软件（详见下述）。通过SIMATIC管理器对项目所进行的集中管理，可以将用于S7-300/400、M7、C7等不同控制器的所有数据以“项目”(Project)方式打开与编辑，项目所需的全部SIMATIC工具都集成在对应的STEP7应用页面中（见图13-1.2）。

    3．网络与通信配置( NETPRO&Communication Configuration)
    通过安装STEP7软件，利用计算机（编程器）的RS-232C接口与CP5611 (PCI)、CP5511或CP5512 (PCMCIA)等通信卡，可以将编程计算机连接到PLC的MPI或PROFIBUS网络系统中；利用计算机的CP1512 (PCMCIA)或CP1612 (PCI)等通信卡，可以将编程计算机连接到PLC的以太网系统中。
    网络与通信配置在部分书籍与资料中常被称为“通信组态”，这仅仅是因为对英文中的Configuration -词的不同翻译而已，两者无任何区别。
