★ “在线”—“写入PLC”
程序写完并编译通过后，执行此项，模拟写入PLC（实际上PLC 并不存放），写入完成后，会提示“写入完成，仿真将启动”对话框，点击“确定”后，右侧“输入输出映像表”中的“RUN”指示灯
就会亮，表示PLC 已经运行，这时就可以使用操作面板中的操作按键进行模拟了。此功能也可以通过左上角人像下面的“PLC 写入”按钮来实现。
（2）节点快捷菜单的说明
在程序输入区域的下方是节点快捷输入菜单项，是比较常用的节点。当把鼠标放于某个节点上时，会显示节点的名称（如常开，常闭，线圈，应用指令，上升沿，下降沿等）。
★ 常开，常闭节点指令

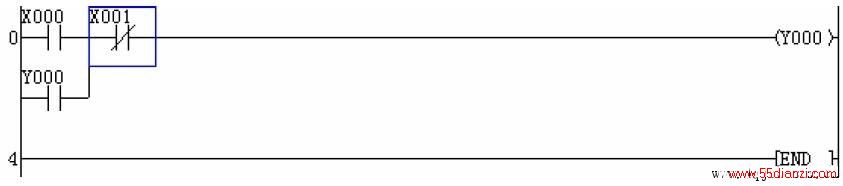

没什么可说的，就和电气原理图中的常开，常闭一样，使用方法也大概一样。如下这段程序是电气控制中常用的自保停电路的PLC 梯形图，其中X000 接起动按钮（常开），X001 接停止按钮（接常开，注意：根据此梯形图，停止按钮必须接常开，如和电气原理图中一样也接常闭，则此梯形图不会有输出。
这是因为：如停止按钮接常闭，X001 就会等于1，则是梯形图中的X001 常闭节点就会断开。如非要停止按钮接常闭节点，则梯形图中的X001 应换为常开。这也是PLC 程序和电气原理图的一个区别吧），Y000 则接控制电机的接触器线圈。你可以看一下是否和电气原理图中的分析方法是否一样。
另外顺便说一下，PLC 外接开关（如开始按钮，停止按钮等）的形式最好是常开节点，这样在PLC 程序图中的分析方法才能和电气原理图的分析方法一样。不过等你对PLC熟了后，就无所谓了。
★ 上升沿和下降沿指令
即是节点只在闭合的上升沿或下降沿时执行节点后的指令，当闭合或断开后，就不执行了。如下图所示，只在X000 的上升沿执行后面的加法指令，而当X000 闭合时，则不会执行加法指令，这样可以减少PLC 的程序扫描时间。
★ 线圈指令
即是PLC 的输出信号，其中既包括实际的物理输出（如Y0，Y1，Y2…
等这些可以控制PLC 外部元器件的输出），也包括PLC 内部的一此中间继电器（如：M0，M1…等）、定时器（T0，T1…等）和计数器（如C0，C1…等）等，都使用此线圈指令。
在输入定时器或计数器时，要求你熟悉该指令。如下为定时器指令输入时的对话框，其中的K10 是十进制的10（十六进制以H 打头，应是：H10，即十进制的16），在三菱中T0 的计时单位为100ms，因此输入T0 是计时10*100ms=1s。到时后，T0 的常开节点合，常闭节点断开。
计数器也一样，但不分计数单位，如下图读数器C0 计数到100 时，其常开节点闭合，常闭节点断开。
