保持区可用于程序中的各种数据的存储和操作。保持区的寻址范围为H000～H511（位寻址H0.00～H511.15）。保持区既可以字访问，也可以位访问，但在字号或位号前需冠以“H”字符，以区别于其他区。当系统工作方式改变、电源中断或PLC操作停止时，保持区内的数据保持不变。
如果一个保持区的位在IL(002)和ILC (003)之间被调用，而且IL(002)的执行条件为OFF时，保持区的位将被清零。如果仍需保持该位为ON，则只能在IL(002)前用SET指令将此位置为ON。
只有采用自锁电路编程才能保持某一个保持区的位，即使当电源复位时自锁位也不清零，如图4-5所示。若采用如图4-6所示的梯形图编程，当0.01为OFF或0.02为ON或电源复位时，H0.00将复位。
图4-5 自保持梯形图示例
图4-6 非自保持梯形图示例
如果保持区中的位被KEEP指令调用时，注意不要用交流供电输入单元外接的常闭触点作为KEEP指令的复位输入，如图4-7所示，其原因是当供电关断或暂时中断时，输入将在PLC内部供电前关断，保持位将被复位。正确的使用方法如图4-8所示。

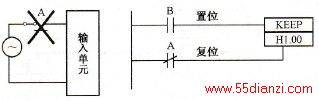

图4-7 KEEP指令中保持位错误用法示例

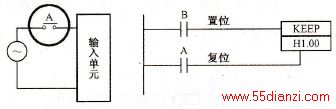

图4-8 KEEP指令中保持位正确用法示例
