区间复位指令ZRST (Zone Reset)的操作功能：将[D1．]～[D2．]指定的元件号范围内的同类元件成批复位，如图4.35所示为区间复位指令ZRST的使用说明。图中，在PLC上电后的第一个扫描周期内，利用M8002的初始化脉冲信号，给指定范围的数据寄存器、计数器及辅助继电器全部复位为零状态。

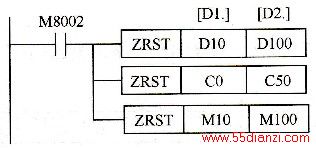

图4.35 区间复位指令ZRST的使用说明
在使用ZRST指令时应注意以下几点：
(1)[D1．]的元件号应小于[D2．]的元件号。如果[D1．]的元件号大于[D2．]的元件号，则只有[D1．]指定的元件被复位。
(2)目标操作数可以取T、C和D，或Y、M和S，但[D1．]和[D2．]应为同一类型的元件。
(3)虽然ZRST指令是16位数据处理指令，但[D1．]和[D2．]也可以指定32位计数器。
(4)可用于元件复位或清零的指令，还有FMOV和RST指令，其使用方法如图4.36所示。

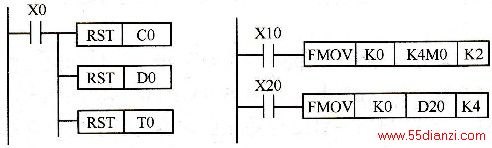

图4.36 其他复位指令的应用实例
