如图4.33所示为位左移位指令示例梯形图，位左移位指令SFTL (Shift Left)指令的操作功能为：将n1个目标位元件中的数据向左移动n2位，n2个源位元件中的数据被补充到空出的目标位元件中。
在图4.33中，如果X10为ON，则执行位左移位指令，目标位元件组M15～M0(n1为16)中的16位数据将左移4位（n2为4），M15～M12从高位端移出，X3～X0中的4位数据将被传送到M3～M0，所以M15～M12中原来的内容将会丢失，但源位元件X3～X0的内容保持不变。位元件左移位指令的执行过程如图4.34所示。
图4.33 位左移位指令示例梯形图

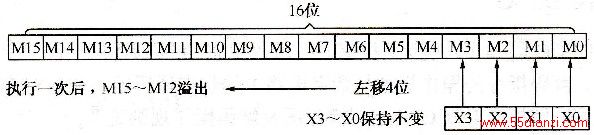

图4.34 位元件左移位指令执行过程示意图
