FX系列PLC位元件右移位指令SFTR

 位元件移位指令只对位元件进行操作，即源操作数和目的操作数只能是位元件，其中，源操作数可以取X、Y、M和S，目标操作数可以取Y、M和S。

    如图4.31和图4.33所示为位右移位和位左移位指令示例梯形图，其中：

    (1)[S．]为移位的源位元件首地址，[D.]为移位的目标位元件首地址。

    (2) n1为[D.]的补充说明，即说明目标位元件组的长度（个数）。

    (3) n2为[S.]的补充说明，为源元件个数（也是目标位元件移动的位数）。

    (4) n1和n2只能是常数K和H，且要求n2≤n1≤1024。

    位元件右移位指令SFTR(Shift Right)指令的操作功能为：将n1个目标位元件中的数据向右移动n2位，n2个源位元件中的数据被补充到空出的目标位元件中。如图4.32所示为右移位指令执行过程示意图。

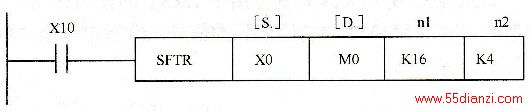

图4.31 位右移位指令示例梯形图

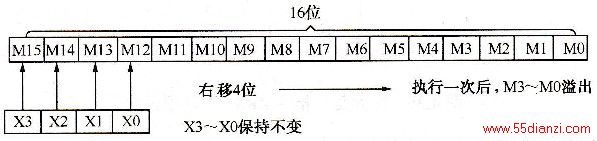

图4.32 位元件右移位指令执行过程示意图
