CS1/C200Ha系列PLC 输入输出模块的正确使

（1）输入点

    ① 确保输入电压在额定范围内

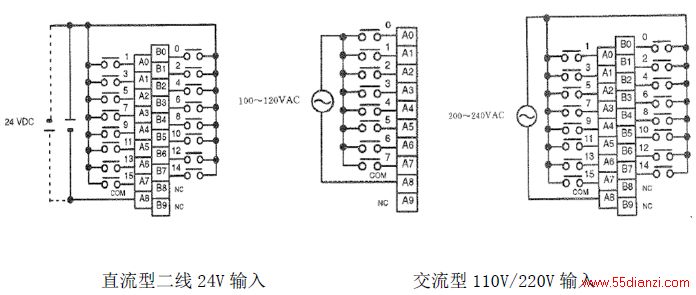

    ② 根据不同的输入类型正确接线

（2）输出点

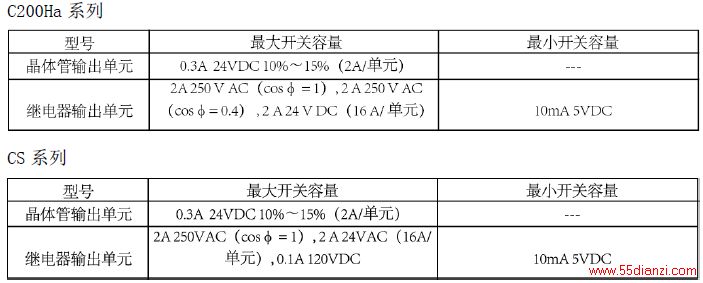

    ① 保证输出回路电流值在规定范围内，如常用的晶体管及继电器输出规格如下。

    ② 根据不同的输出类型正确接线。

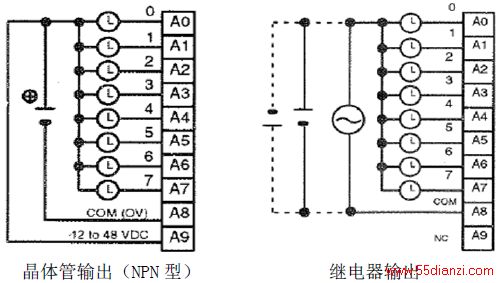

    对于常用的晶体管和继电器型，接线如下图所示。

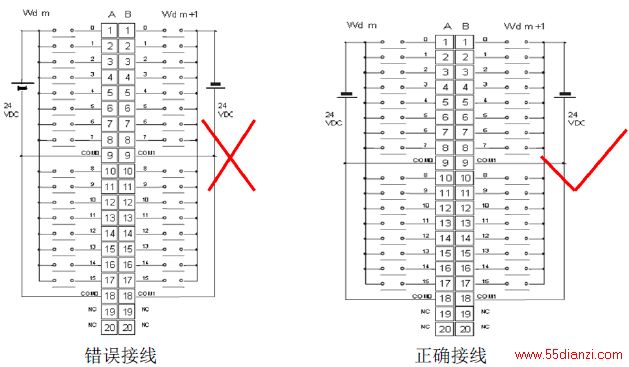

    ③ 注意接线极性，如CS1W-ID231 模块，其输入电源极性可以任一方向连接，但对排A 和B 设置必须同样极性。

    ④ 输出上连接感性负载时，为防止电气冲击，请在负载侧并联连接浪涌抑制器或二极管。
