模拟量是自动化应用中最常见的信号传递方式，是PLC 主要输入输出模块之一。
（1）模拟量输入
① 使用模拟量输入时，输入电压电流在规定范围内，不能超过最大额定输入。

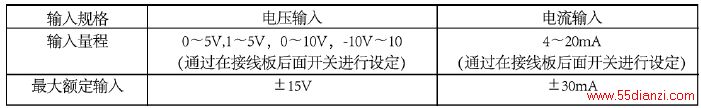

模拟量输入范围： 如CS1W-AD081 规格如下图。

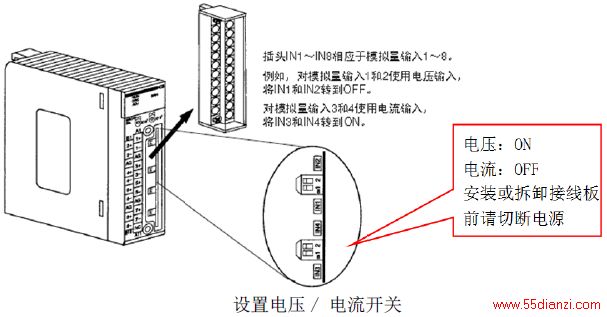

② 硬件设置：请注意切换电压/ 电流输入对应的开关或接线端子，否则可能烧坏输入回路，如图所示。
③ 接线：请注意接线时＋ / －极性不要接反

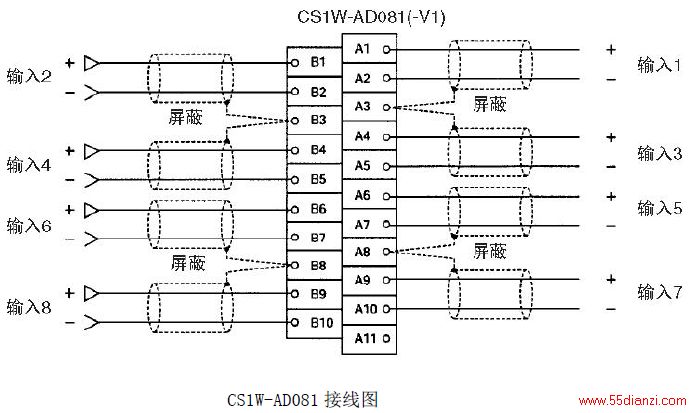

布线请使用带屏蔽的2 芯双绞线，且与动力线分开布线，如CS1W-AD081 接线如下图。
（2）模拟量输出

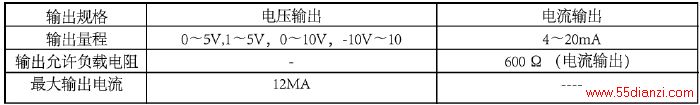

① 使用模拟量输出时，请注意量程范围，并保证负载电阻在规定范围内 ，如CS1WDA041规格如下表所示。
