CP1H-XA 型PLC 未设置输出时,有模拟量输

CP1H-XA 型PLC 未设置输出时,有模拟量输

点击数:7923 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   PLC入门

1. 故障现象:内存未给定数字量,但模拟量输出端口有电压或电流值输出。

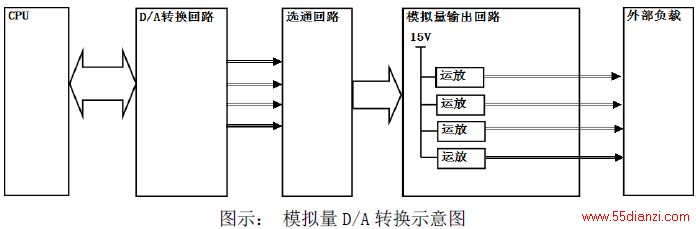

2. 故障原因:D/A 输出端运放损坏。

1) 输出端过载、短路导致输出端运放损坏。

2)干扰从信号线窜入导致模拟量输出端运放损坏。

3. 注意事项:

1)负载范围



2)抗干扰措施

     ①信号线尽量使用屏蔽线且屏蔽层与AG 连接。

     ②信号线与大电流动力电缆分开布线。

     ③模块应与大功率或高频设备隔离安装。

     ④ AC220V 电源可在输入端加隔离变压器;DC24V 电源请确保开关电源的输入电源勿与大功率设备的电源共地。
