PLC打印－－项目管理

1. 打印程序和项目文档的方法

用下面的方法打印程序和项目文档：

² 单击“打印” 按钮。

² 选择菜单命令“文件”→“打印”。

² 按Ctrl+P快捷键组合。

2. 打印单个项目元件网络和行

以下方法可以从单个程序块打印一系列网络，或从单个符号表或状态图打印一系列行：

  1选择适当的复选框，并使用“范围”域指定打印的元素。

2选中一段文本、网络或行，并选择“打印”。此时应检查以下条目：在“打印内容／顺序”帧中写入的正确编辑器；在“范围”条目框中选择正确的POU（如适用）；POU“范围”条目框空闲正确的单选按钮；“范围”条目框中显示正确的数字。

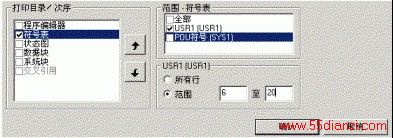

如图3-28所示，从USR1符号表打印行6-20，则应采取以下方法之一：

² 仅选择“打印内容／顺序”题目下方的“符号表”复选框以及“范围”下方的“USR1”复选框，定义打印范围6至20，

² 在符号表中增亮6-20行，并选择“打印”。
