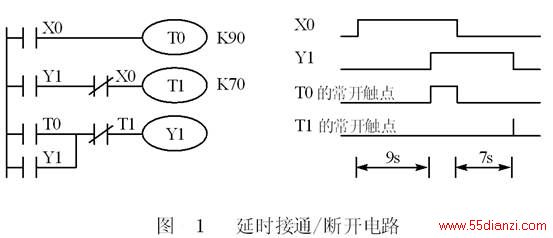

图1中的电路用X0控制Y1，要求在X0变为ON再过9s后Y1才变为ON，X0变为OFF再过7s后Y1才变为OFF，Y1用起保障电路来控制。
X0的常开触点接通后，T0开始定时，9s后T0的常开触点接通，使Y1变为ON。X0为ON时其常闭触点断开，使T1复位，X0变为OFF后T1开始定时，7s后T1的常闭触点断开，使Y1变为OFF，T1亦被复位。
