程序结构三种编程方法： （一）线性编程 线性编程将整个用户程序写在一个指令连续的块中，处理器线性地或顺序地扫描程序的每条指令。 （二）分部编程 分部式编程将用户程序分成相对独立的指令块、每个块包含给定的部件组或作业组的控制逻辑。 （三）结构化编程 结构化编程要求用户程序提供一些通用的指令块，以便控制一类相似或相同的部件，给通用指令提供的参数进一步说明各部件的控制差异。 为了支持结构化程序设计，STEP 7将用户程序分类归并为不同的块，根据程序要求，可选用组织块（OB）、功能块（FB）、或功能（FC）三种类型的逻辑块，而数据块（DB）或（DI）则用来存储执行用户程序时所需的数据。
5.1 数据块及其数据结构5.1.1数据块用户程序运行所需的大量数据或变量存储在数据块中，数据块也是实现各逻辑块之间交换、传递和共享数据的重要途径。 对于CPU 314，用作数据块的存储器最多8KB，用户定义的数据总量不能超过这个限制。对于数据块必须遵循先定义后使用的原则。
1. 定义数据块 定义内容包括数据块号及块中的变量（包括：变量符号名，数据类型以及初始值等）。数据块在使用前，必须作为用户程序的一部分下载到CPU中。
2. 访问数据块 访问时需要明确数据块号和数据块中的数据类型与位置。根据明确数据块号的不同方法，可以用以多种方法访问数据块中的数据。 （一）直接在访问指令中写明数据块号，如： L DB10.DBW 0 L DB10.DBW 2 XOW T DB10.DBW 4 （二）“先打开后访问” OPN DB 5 L DBW 10 OPN DB 10 T DBW 20 由于有两个数据块寄存器（DB和DI寄存器），所以，最多可以同时打开两个数据块。一个作为背景数据块，数据块的起始地址存储在DI寄存器中；另一个作为共享数据块，数据块的起始地址存储在DB寄存器中。打开背景数据块，在调用FB时可以自动实现，由于调用FB时使用DI寄存器，所以，一般不在FB程序中用OPN DI n指令打开数据块。
3. 背景数据块和共享数据块 任何FB、FC或OB均可读写存放在共享数据块中的数据。背景数据块是FB运行时的工作存储区，它存放FB的部分运行变量。调用FB时，必须指定一个相关的背景数据块。作为规则，只有FB块才能访问存放在背景数据块中的数据。一般情况下，每个FB都有一个对应的背景数据块，一个FB也可以使用不同的背景数据块。如果几个FB需要的背景数据完全相同，为节省存储器，则可以定义成一个背景数据块，供它们分别使用。
5.1.2 数据结构 基本数据类型 数据结构形式 复式数据类型
复式数据类型
名称类型说明日期-时间DATE_AND_TIME长度8Byte字符串STRING占用256Byte数组ARRAY可定义6维数组构造STRUCT由多种数据类型组成的数据集合
5.1.3 用户数据类型 STEP 7允许将基本或复式组合成“用户”自已定义的数据类型，这种类型称为用户数据类型（UDT）。用户数据类型必须首先单独建立，并存放在称为UDT的特殊数据块中。 建立用户数据类型的目的，是为了将UDT作为一种数据类型使用，以方便定义多个结构相同的构造变量。

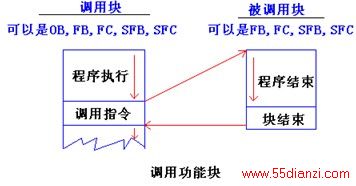

5.2 功能块编程及调用一个程序由许多部分（子程序）组成，STEP 7将这些部分称为逻辑块，并允许块间相互调用。
功能块由两个主要部分组成：一部分是每个功能块的变量声明表，变量声表声明此块的局部数据；另一部分是逻辑指令组成的程序，程序要用到变量声明表中给出的局部数据。 当调用功能块时，需要提供块执行时要用到的数据或变量，也就是将外部数据传递给功能块，这称为参数传递。
5.2.1 变量声明表（局部数据） 局部数据分为参数和局部变量两大类，局部变量又包括静态变量和临时变量（暂态变量）两种。参数是在调用块和被调用块间传递的数据。静态变量和临时变量是仅供逻辑块本身使用的数据。
局部数据类型变量名类型说明输入参数In由调用逻辑块的块提供数据，输入给逻辑块的指令输出参数Out向调用逻辑块的块返回参数，即从逻辑块输出结果数据I／O参数In_Out参数的值由调用块的块提供，由逻辑块处理修改，然后返回静态变量Stat静态变量存储在背景数据块中，块调用结束后，其内容被保留状态变量Temp临时变量存储在L堆栈中，块执行结束变量的值因被其它内容覆盖而丢失 5.2.2 逻辑块局部数据的数据类型 在变量声明表中，要明确局部数据的数据类型，这样操作系统才能给变量分配确定的存储空间。局部数据可以是基本数据类型或是复式数据类型，也可以是专门用于参数传递的所谓“参数类型”。
