海为PLC AI/AO模拟量运用介绍

　　1、   信号类型可以单通道独立设定：

　　线性信号支持6种类型：[4,20]mA、[0,20]mA、[1,5]V、[0,5]V、[0,10]V、[-10,10]V
　　热电偶信号支持10种类型：S、K、T、E、J、B 、N、R、Wre3/25、Wre5/26热电偶
　　热电阻信号支持4种类型：Pt100、Pt10、Cu50、Cu100热电阻

　　2、   使用AI0-AI31和AQ0-AQ31直接访问：无须通过FROM/TO指令来读或写

　　3、   可以定义使用工程量：无须通过编程进行码值与工程量之间的转换

　　4、   12位精度采用0-32000的码值：在模拟量的码值处理上欧美一般采用大码值（如西门子4~20mA的码值为6400~32000，-5V~5V的码值为-16000~16000），而日系则一般采用原码即0-4095，海为PLC的模拟量采用了大码值处理，并且将所有的信号类型进行了统一，码值都为0~32000，采用大码值的好处在于避免了在运算过程中损失精度。

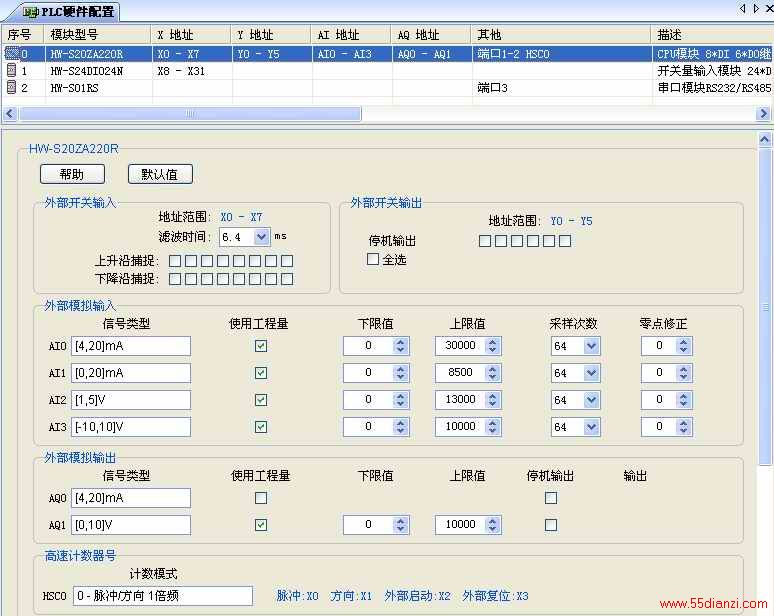

　　模拟量输入/输出的配置通过“PLC硬件配置”完成，如下图：

　　二、模拟量的仿真及运算

　　在仿真状态下，可以通过仿真窗口或强制窗口输入AI/AQ值，在仿真窗口输入AI/AQ值时还可以直接得出输入/输出的信号量值。如下图：

　　    对小数点是根据量程的放大比率来对应，例如对 “液位控制范围：1-3m 使用任意型号液位变送器，变送器输出4-20ma”可以选择使用工程量，将下限值设为10000，上限值设为30000（放大比率为10000表示4个小数点），假如AI0的值为12345，则表示1.2345米，对于输出，直接将值赋与AQ即可（假如阀门开度为0-100，工程量下限设0，上限设10000，放大比率为100表示2个小数点），AQ0=5000，表示阀门开度为50.00）。

　　    AI/AQ为寄存器，可以直接使用进行运算

　　三、带模拟量的混合型主机

　　AC220V供电
　　1、HW-S16ZA220R：8xDI,6xDO继电器,1xAI线性输入, 1xAO线性输出, RS232+RS485,支持5个通讯口
　　2、HW-S16ZA220T：8xDI,6xDO晶体管,1xAI线性输入,1xAO线性输出, RS232+RS485,支持5个通讯口
　　3、HW-S20ZA220R：8xDI,6xDO继电器,4xAI线性输入, 2xAO线性输出, RS232+RS485,支持5个通讯口
　　4、HW-S20ZA220T：8xDI,6xDO晶体管,4xAI线性输入,2xAO线性输出, RS232+RS485,支持5个通讯口

　　DC024V供电

　　1、HW-S16ZA024R：8xDI,6xDO继电器,1xAI线性输入, 1xAO线性输出, RS232+RS485,支持5个通讯口
　　2、HW-S16ZA024T：8xDI,6xDO晶体管,1xAI线性输入,1xAO线性输出, RS232+RS485,支持5个通讯口
　　3、HW-S20ZA024R：8xDI,6xDO继电器,4xAI线性输入, 2xAO线性输出, RS232+RS485,支持5个通讯口
　　4、HW-S20ZA024T：8xDI,6xDO晶体管,4xAI线性输入,2xAO线性输出, RS232+RS485,支持5个通讯口

　　四、模拟量扩展模块型号

　　1、HW-S04AI024N：4xAI线性输入，12位,带RS485通讯端口,支持远程连接
　　2、HW-S04AO024N：4xAO线性输出，12位,带RS485通讯端口,支持远程连接
　　3、HW-S04XA024N：2xAI线性输入,2xAO线性输出，12位,带RS485通讯端口,支持远程连接

　　特点：

　　1、外DC024V独立供电，带485通讯口，扩展的模拟量模块除可以用并行总线扩展外还可以作为远程IO使用，人机界面及组态软件可以通过485网络用Modbus协议直接访问。

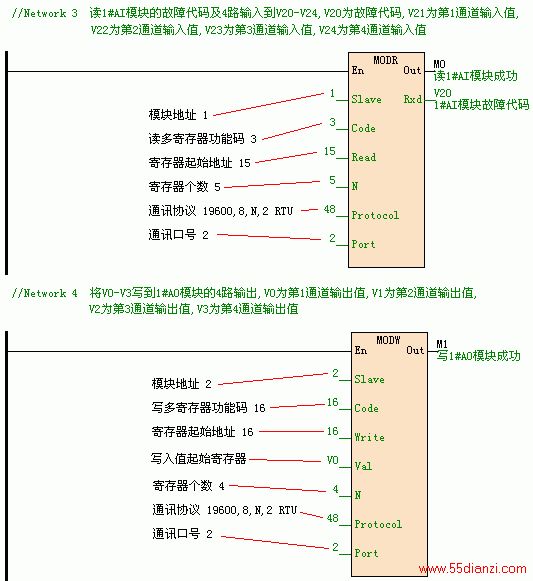

　　2、使用485网络将模拟量模块作为远程IO使用时不占用AI/AQ通道个数，每个485网络可以连接30个模块，在程序中使用Modbus读指令MODR和Modbus写指令来访问，如下图：
