在冗余电源配置中OB的调用

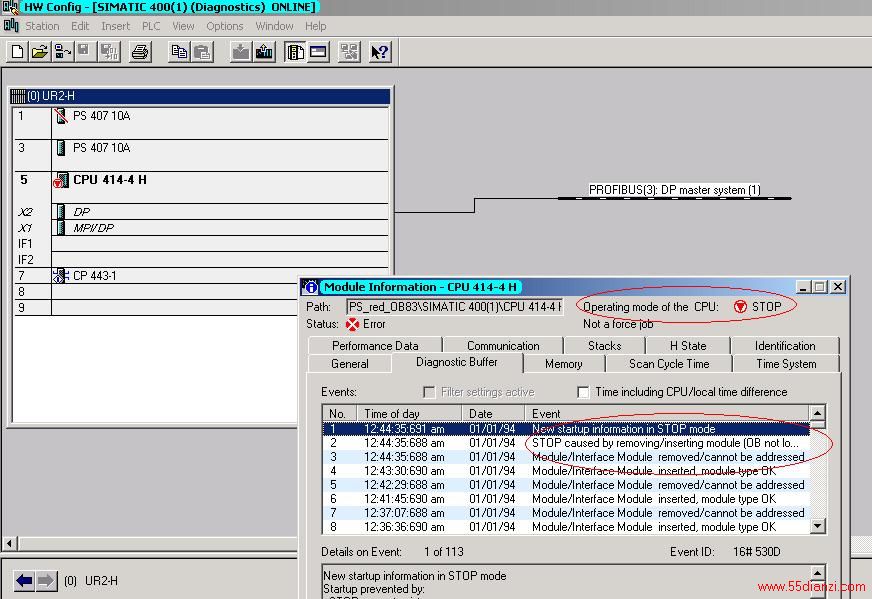

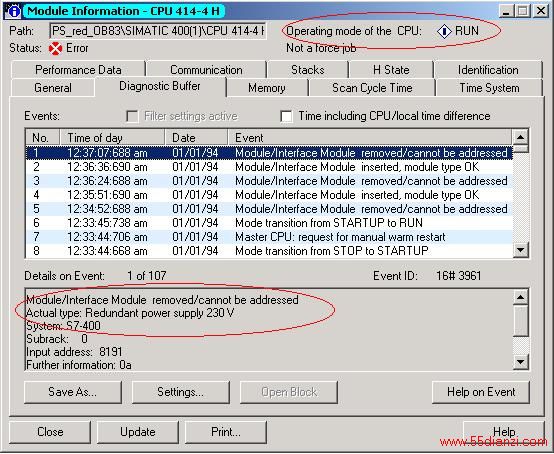

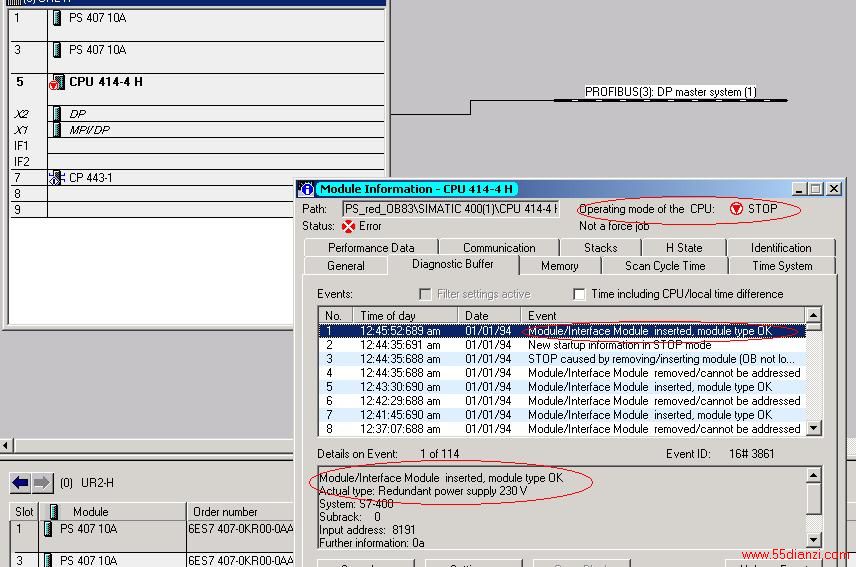

问题： 在冗余电源配置中，电源模块掉电，调用那个OB可以防止CPU停机？ 解答： 通过在程序中添加OB83可以防止CPU停机而添加OB81不能防止CPU停机。       通常我们很容易以为OB81就是处理所有电源故障的OB块，但对于冗余电源配置中，某个电源模块掉电故障，实际上CPU当作模块插拔故障来处理，因此需调用OB83。 如图1所示当程序中没有插入OB83时电源模块掉电，CPU会停机。查看 Diagnostic Buffer 中显示的信息是模块插拔故障导致停机。 Fig.1  如图2所示当程序中没有插入OB83时电源模块掉电后恢复，CPU停机不恢复。查看 Diagnostic Buffer 中显示的信息是模块插入恢复。      Fig.2如图3所示当程序中插入OB83时电源模块掉电，CPU不会停机。查看 Diagnostic Buffer 中显示的信息是模块拔除故障调用OB83。 Fig.3如图4所示当程序中插入OB83时电源模块掉电后恢复，CPU不停机外部故障灯恢复。查看 Diagnostic Buffer 中显示的信息是模块插入恢复。
