三电机循环启动控制PLC设计分析

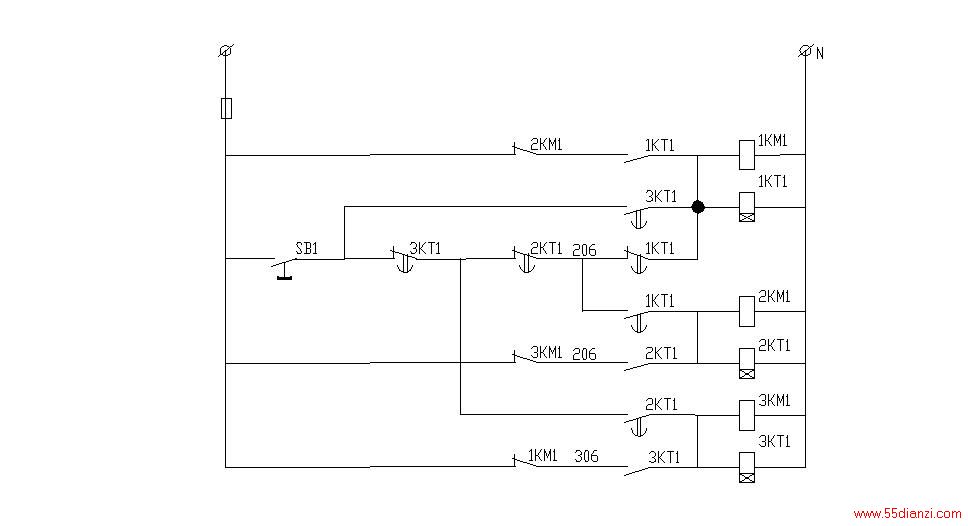

1.  三台电机M1、M2、M3分别由三只接触器1KM1、1KM2、1KM3接通电源进行启动，控制原理如下图。

此主题相关图片如下，点击图片看大图：

2.  要求第一次揿按钮SB1，启动M1电机；第二揿按钮SB1，停止M1电机，启动M2电机；第三揿按钮SB1，停止M2电机，启动M3电机；第四揿按钮SB1，停止M3电机，启动M1电机；以后每揿一次按钮SB1，停止一台电机，启动一台电机，如此循环不已。
3.  时间继电器KT是作为启动电路的转换而设置，其整定时间大于按钮的接通时间，避免抢电。
4.  如果用PLC进行控制，其梯形图又该如何编绘，请各位大侠进来讨论讨论，各出奇招。
