ETH替代CP5611的设置方法

用 ETH-MPI 以太网转换器替代 CP5611 CP5613 或 PC adapter/usb adapter,非常便洁,ETH-MPI的9针电缆(发售时附带的30里米电缆)插入PLC的MPI/DP接口,用网线连接ETH-MPI和计算机后,用计算机中的IE浏揽器
打开192.168.1.222 就可进入ETH-MPI的硬件设置菜单,设置完 MPI 波特率和 MPI 站号后

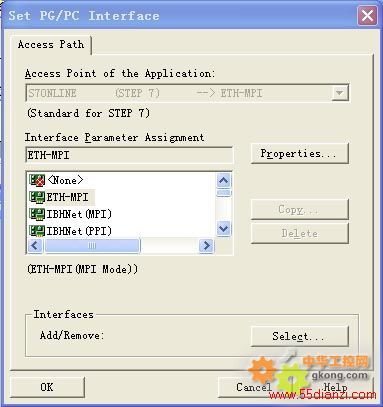

1.先打开 step7 的 SET PG/PC Interface

此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">2.选择 ETH-MPI ,然后点击 Properties..(属性)

此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">

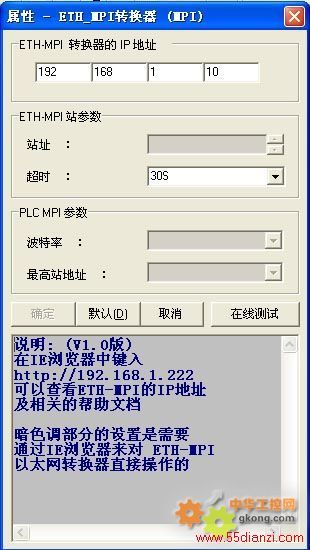

设置ETH-MPI的IP地址(缺省是192.168.1.10)3.打开 WinCC

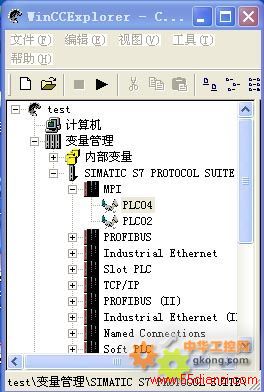

此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">

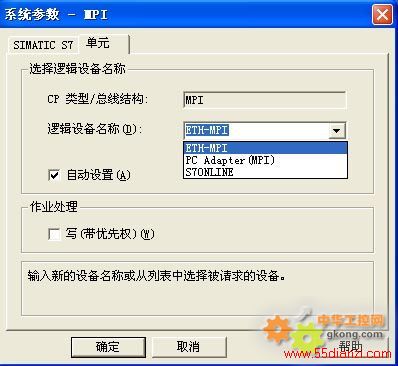

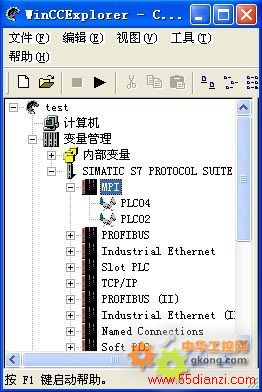

用鼠标点击 MPI (选中),用鼠标右键打开选择菜单,选择-->系统参数
此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">
在[逻辑设备名称]里选择 -->ETH-MPI5.在本例中,ETH-MPI连接了两台S7-300 PLC ,我们仅举例 PLC站号为 04 的具体设置:

此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">

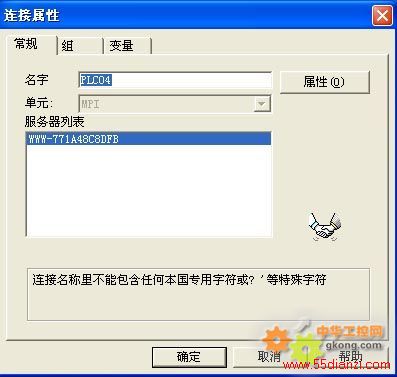

用鼠标单击 PLC04 (选中),用鼠标右键打开选择菜单,选择-->属性
此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">

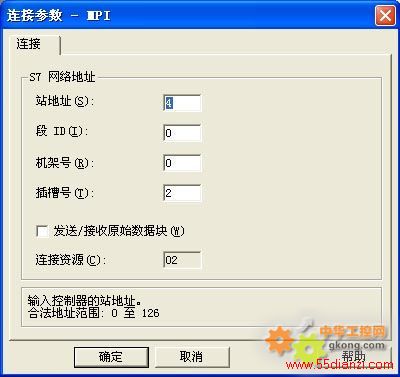

用鼠标点击[属性]
此主题相关图片如下，点击图片看大图：
700)this.width=700" border=0 dypop="按此在新窗口浏览图片">
将PLC的站地址 4 (本例站号) 填入.
到此全部完成,其设置与你使用CP5611完全一样,只不过选项是 ETH-MPI .
