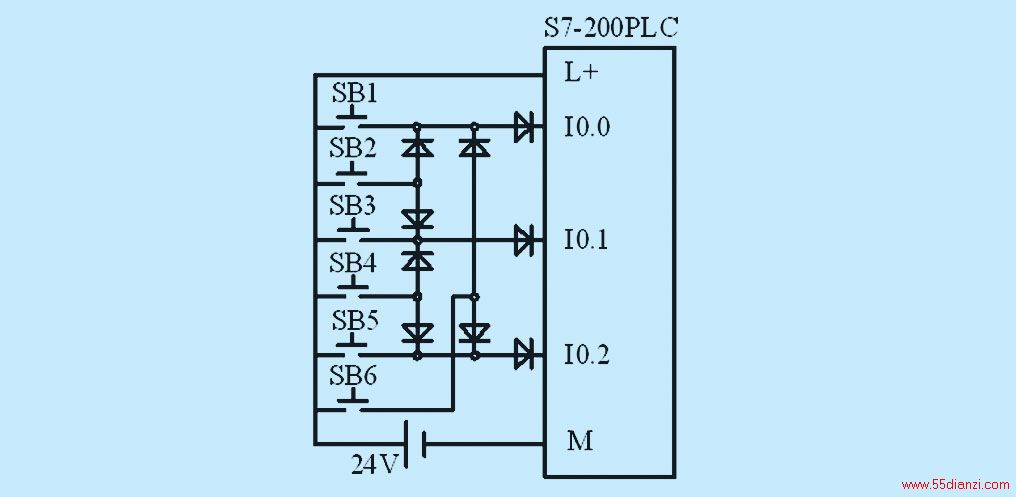

图7 硬件接线图
4.4 用输入/输出口组成矩阵式键盘
若控制系统需要设计键盘，常规的思路是每个按键接一个输入口。然而，当键数增加时，极为浪费输入点，因此仿照微机系统中制作矩阵式键盘的思路，在PLC系统中利用I/O点组成矩阵式键盘，如图8所示为3×3键盘结构图。编程思路:首先，判断整个键盘上有无键按下，方法是将行全输出为1，然后读入列的状态，如果列读入的状态全为0，则无键按下，不全为0则有键按下;其次，逐列扫描，方法是依次将行线送1，检查对应列线的状态，若列线全为0，则按键不在此行;若不全为0，则按键必在此行，且是与1电平列线相交的那个键。由此可见，对应的软件编程比较复杂，但是在有些小型的控制系统中可以避免增加操作屏或触摸屏，从而提高系统性价比。若需要详细的硬件设计图和软件程序可与作者联系。

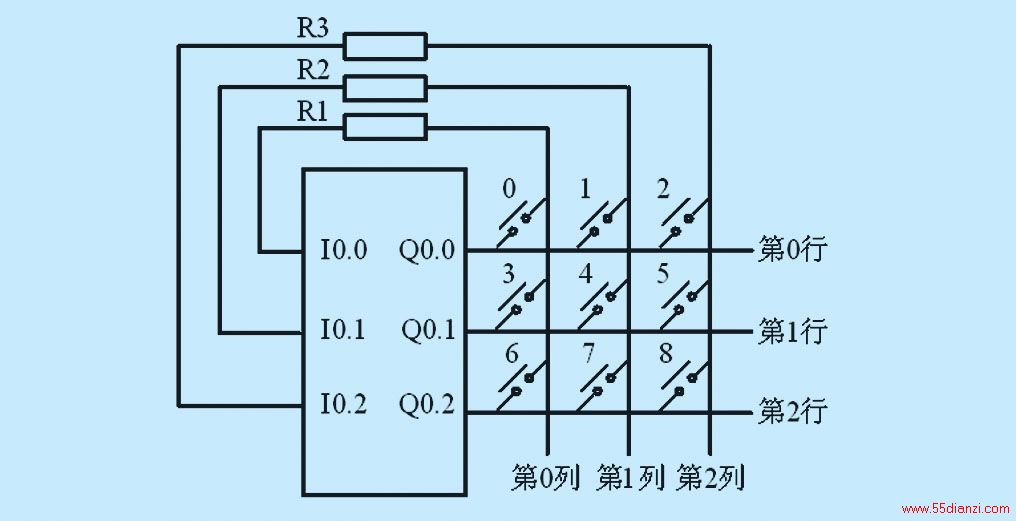

图8 3×3键盘结构图
5 结束语
本文从硬件设计、软件编程以及硬件软件结合三个方面探讨了扩展PLC I/O点的方法。在具体应用时，还需考虑每种扩展方法的一些优缺点以及抗干扰能力等问题。若能合理的利用这些方法，必能有效的节省PLC的I/O点数，降低系统成本，提供性价比，更为充分的发挥PLC的优势。
