DeviceNet干扰排除

DeviceNet干扰排除

点击数:7702 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   PLC入门
一.系统配置 CPU机架:CJ1M-CPU11, CJ1W-OC211 *2 ,CJ1W-DRM21从站:DRT1-COM,GT1-ROS16,GT1-ID16

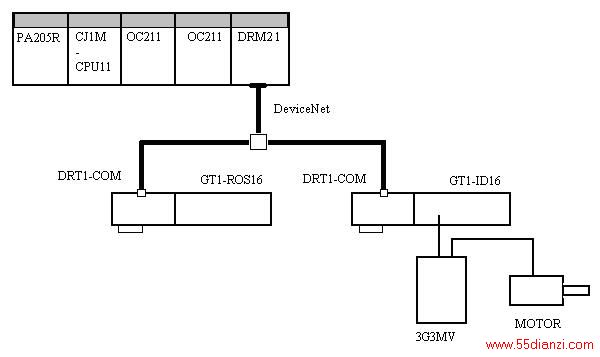

                       图1    系统配置图 二.故障现象 客户在使用中发现,每次启动变频器时,DRM21便烧坏。现已有两个模块烧坏。 三.分析 根据现场出现的问题,初步估计是由于信号的干扰或接地等问题引起的。客户现场的接线上,存在了以下问题:1.Devicenet通信电缆未采用OMRON专用四芯电缆。通常,我们建议客户使用专用的DeviceNet电缆,这样的好处在于,专用电缆的抗干扰能力强。2.地线引入了极大的干扰,主要表现在:PLC,DeviceNet通信电源与变频器共地,且接地条件不好(两个接地点之间是金属导轨),如图2中所示。在接地条件良好的情况下,系统共地是没有问题的;但是当接地条件不好的情况下,图2中的做法显然会把变频器产生的干扰通过大地引入DeviceNet网络中,从而导致通信不稳定,严重时导致系统中某些通信模块烧坏。图3为按照图2接法时,用示波器测出的DeviceNet信号波形。
图2 现场接地示意图

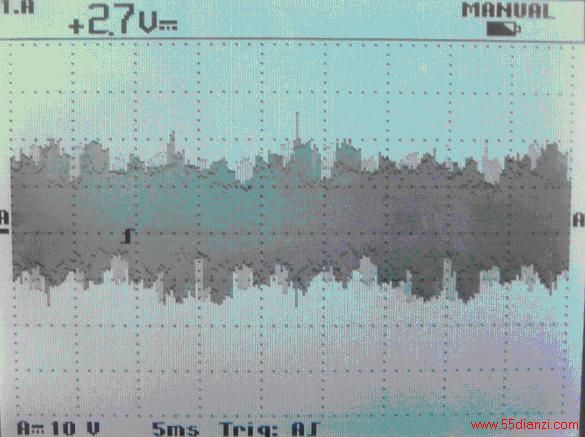

  图3 Devicenet信号波形图  3.DeviceNet通信电缆屏蔽线接大地。将外界变频器产生的干扰引入DeviceNet网络中。  四.解决措施 1.建议客户使用OMRON专用电缆。2.由于现场接地条件不好,为避免变频器运行时产生的干扰通过大地引入PLC系统中,采取了以下措施:a. 拆除通信电源的接地线;b.拆除PLC电源的接地;c. 拆除DeviceNet屏蔽线与大地的连接,将该屏蔽线与通信电源COM端短接。    五.结论 通过以上措施,干扰得到了大幅度的减弱,图4为处理后的DeviceNet信号波形。这样,系统运行时没有出现模块烧坏现象。

图4    处理后的信号波形
