西门子S7系列PLC 扩展脉冲定时器 Extende

例3.2.2 STL语句表如下：

A     I 0.0

               L     S5T#2s       \\装入定时时间到ACCU1

               SE    T5            \\启动扩展脉冲定时器T5

               A     I 0.1

               R     T 5            \\定时器T5复位

               A     T 5

               =     Q 4.0

FBD功能图如下：

<[if !vml]><[endif]>

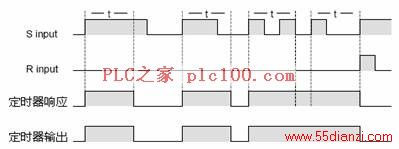

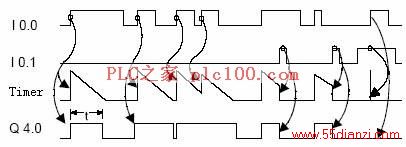

时序图如下：
