西门子S7系列PLC 接通延时定时器 ON-Dela

<[if !vml]><[endif]>

例3.2.3

STL语句表如下：

A     I 0.0

               L     S5T#2s        \\装入定时时间到ACCU1

               SD    T5            \\启动延时接通定时器T5

               A     I 0.1

               R     T 5            \\定时器T5复位

               A     T 5

               =     Q 4.0

FBD功能图如下：

                <[if !vml]><[endif]>

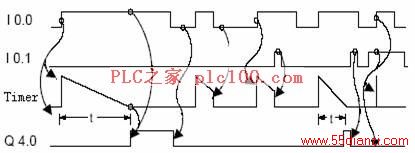

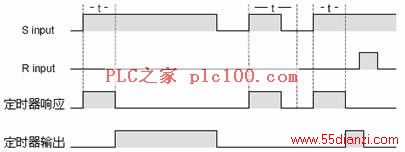

时序图如下：
