西门子S7系列PLC 保持型接通延时定时器

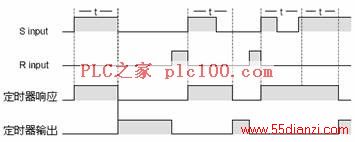

保持型接通延时定时器时序如下：

<[if !vml]><[endif]>

例3.2.4

        STL语句表如下：

A     I 0.0

               L     S5T#2s     \\装入定时时间到ACCU1

               SS    T5         \\启动保持型延时接通定时器T5

               A     I 0.1

               R     T 5        \\定时器T5复位

               A     T 5

             =     Q 4.0

FBD功能图如下：

<[if !vml]><[endif]>

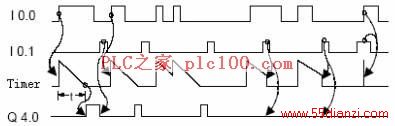

时序图如下：
