具有自锁功能的PLC程序梯形图
点击数：7896 次 录入时间：03-04 11:38:45 整理：http://www.55dianzi.com PLC入门
利用自身的常开触点使线圈持续保持通电即“ON”状态的功能称为自锁。如图5-3所示的起动、保持和停止程序（简称起保停程序）就是典型的具有自锁功能的梯形图， X1为起动信号和X2为停止信号。

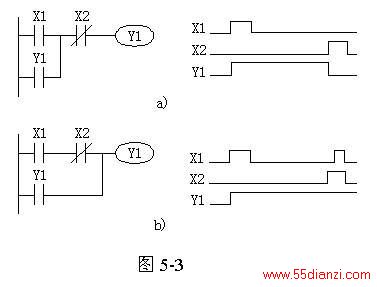

图5-3 起保停程序与时序图a）停止优先 b）起动优先
图5-3a为停止优先程序，即当X1和X2同时接通，则Y1断开。图5-3b为起动优先程序，即当X1和X2同时接通，则Y1接通。起保停程序也可以用置位（SET）和复位（RST）指令来实现。在实际应用中，起动信号和停止信号可能由多个触点组成的串、并联电路提供。
