用GPP传输、调试方法

用GPP传输、调试方法

点击数:7187 次   录入时间:03-04 12:02:19   整理:http://www.55dianzi.com   PLC入门

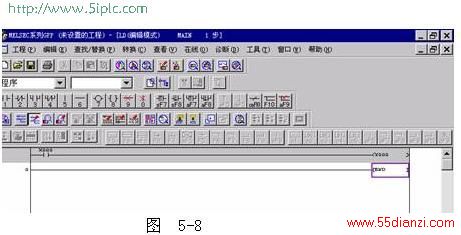

当你写完梯形图,最后写上END语句后,必须进行程序转换,转换功能键有两种,在下图5-8的箭头所示位置。

   在程序的转换过程中,如果程序有错,它会显示,也可通过菜单“工具”,查询程序的正确性。

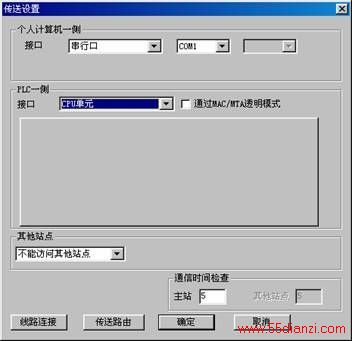

   只有当梯形图转换完毕后,才能进行程序的传送,传送前,必须将FX2N面板上的开关拨向STOP状态,再打开“在线”菜单,进行传送设置,如下图5-9所示:



                          5-9

   根据图示,你必须确定你的PLC与计算机的连接是通过COM1口还是COM2口连接,在实验中我们已统一将RS-232线连在了计算机的COM1口,你在操作上只要进行设置选择。

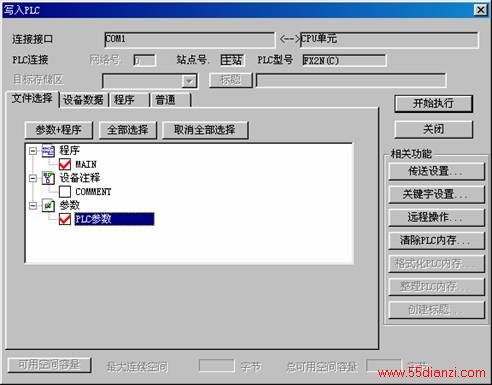

    写完梯形图后,在菜单上还是选择“在线”,选中“写入PLCW)”,就出现如图5-9



                       5-9

    从图上可看出,在执行读取及写入前必须先选中MAINPLC参数,否则,不能执行对程序的读取、写入,然后点击“开始执行”即可。
