（三）、只有频率而无输出

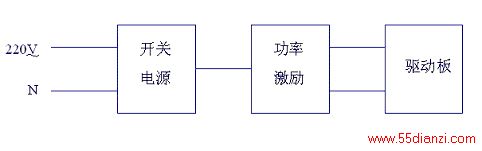

这种故障一般是IGBT的驱动电路受开关电源的控制的电路中，当开关电源或其驱动的功率激励电路出现故障时，即会出现这种问题。如图11示。
图11
图12

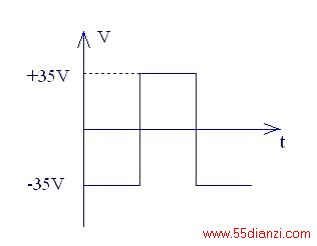

在风光变频器中，开关电源一般是选30～35V，±15V或±12V，功率激励的输出为一方波，其幅度为±35V，频率在70K左右。检测这几个电压值，用示波器测量功率激励的输出即可加以判别。但更换这部分器件后，应加以调整，使驱动板上的电压符合规定值（+15V、-10V）为宜。
（四）、送电后面板无显示
这主要是提升机类变频器常出现的故障，因此类变频器主控板用的电源为开关电源，当其损坏时即会使主控板不正常而无显示。
这种电源大多是其内部的熔断器损坏造成的。因在送电的瞬间开关电源受冲击较大，造成保险丝瞬间熔断，可更换一个合适的熔断器即可解决问题。有的是其内的压敏电阻损坏，可更换一支新的开关电源。
（五）频率不上升
即开机后变频器只在“2.00”HZ上运行而不上升，这主要是由于外控电压不正常所致。变频器的外控电压是通过主控板的16脚端子引入的，若外控电压不正常，或16脚的内部运放出了问题，即会引起该故障。
图13
这时请检查调节频率用的电位W2(3.9K)，测量一下16脚有无0～5V的电压，进而检测运放电路C点工作是否正常。若16脚电压正常，而C点无输出，一般是运放的工作电压不正常所致，应检查其供电电压是否正常或运放是否损坏等。
三、变频器所出现的故障很多，正象维修其他电器一样，有很多是意想不到的问题，需要我们认真分析，弄清工作原理，逐步的把其电路学深学透，才能把握其本质，快速而准确的处理问题，从而更快、更好的服务于用户。
本文只是在作者维修经验的基础上，对变频器的一些常见故障进行了分析探讨，在工作中还需要不断的分析、总结，积累一些常见的维修技巧，为用户排忧解难。也使我们的产品在应用过程中不断改进、升华，使其做的更好，更全面、更完善的服务于广大的用户，尽量少出问题、不出问题，出了问题能及时解决，这正是我们的期望所在。
参考文献： 1、ㄍ风光变频器使用说明书》
2、王鹏飞 《变频器世界》 2005、4
《变频器的谐波干扰干扰及防止对策》
作者简介
周加胜 男 工程师 1990年毕业于山东工业大学电机系工业电气自动化专业，现在山东风光电子有限公司从事变频器的研发工作。
