图1 生活/消防双恒压供水系统示意图现场设备参数如下: 型号 80GDL54-14×7流量 54m3/h扬程 98m效率 70%转速 2900r/min电机功率 22KW电机数量 5台3.系统控制要求 用户对五台泵生活/消防双恒压供水系统的基本要求是：⑴生活供水时，系统低恒压运行，消防供水时高恒压值运行。⑵五台泵根据恒压的需要，采取先开先停的原则接入和退出。⑶在用水量小的情况下，如果一台泵连续运行时间超过1天，则要切换下一台泵，系统具有倒泵功能，避免一台泵工作时间过长。⑷五台泵在启动时都要有软启动功能。⑸要有完善的报警功能。⑹对泵的操作要有手动控制功能；手动只在应急或检修时使用。4.设备选型（1）风光JD-BP32-XF型供水变频器 JD-BP32-XF型是山东新风光电子科技发展有限公司推出的专用供水变频器，使用空间电压矢量控制技术适用于各类自控场合。在恒压供水中可以采用这类变频器。JD-BP32-XF型变频器除具有变频器的一般特性外，还具有以下特性：水压高、水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进行双压力控制，内置智能PI控制，以上功能非常适用于供水控制要求。在本例中选用JD-BP32-22F（22KW）风光供水变频器拖动用户水泵。（2）PLC选型①控制系统的I/O点及地址分配 根据图1所示及控制要求,统计控制系统的输入、输出信号的名称，代码及地址编号如下表1所示。水位上、下限信号分别为I0.1、I0.2。输入输出点/代码及地址编号表1名 称代 码地址编码输入信号手动和自动消防信号SA1I0.0水池下限信号SLLI0.1水池上限信号SLHI0.2变频器报警信号SUI0.3消铃按钮SB7I0.4试灯按钮SB8I0.5水压低信号SY1I0.6水压高信号SY2I0.7输出信号1#泵工频运行接触器及指示灯KM1,HL1Q0.01#泵变频运行接触器及指示灯KM2,HL2Q0.12#泵工频运行接触器及指示灯KM3,HL3Q0.22#泵变频运行接触器及指示灯KM4,HL4Q0.33#泵工频运行接触器及指示灯KM5,HL5Q0.43#泵变频运行接触器及指示灯KM6,HL6Q0.54#泵工频运行接触器及指示灯KM7,HL7Q1.04#泵变频运行接触器及指示灯KM8,HL8Q1.15#泵工频运行接触器及指示灯KM9,HL9Q1.25#泵变频运行接触器及指示灯KM10,HL10Q1.3生活/消防供水转换电磁阀、压力转换火灾报警指示灯YV2,HL11KA1, Q1.4水池水位下限报警指示灯HL12Q1.5报警电铃HAQ1.6变频器开停机控制KA2Q1.7②PLC系统选型 系统共有开关量输入点8个，开关量输出点14个,选用西门子主机CPU222（8入6继电器输出）1台，加上扩展模块EM222（8继电器输出）1台。即可满足用户供水控制要求。（3）压力传感器 在供水系统中，压力传感器既可以采用压力变送器，也可以采用远传压力表。在本例中采用远传压力表，压力表相应接线端子接到变频器主控板3脚、4脚、5脚即可。5.电气控制系统原理图 电气控制系统原理图包括主电路图、控制电路图及PLC外围接线图三部分。（1）主电路图 如图2所示为电控系统主电路。五台电机分别为M1、M2、M3、M4、M5。接触器KM1、KM3、KM5、KM7、KM9，分别控制M1、M2、M3、M4、M5的工频运行；接触器KM2、KM4、KM6、KM8、KM10，分别控制M1、M2、M3、M4、M5的变频运行；FR1、FR2、FR3、FR4、FR5分别为五台水泵电机过载保护用的热继电器；QS1、QS2、QS3、QS4、QS5、QS6分别为变频器和五台泵电机主电路的隔离开关；FU1、FU2、FU3、FU4、FU5为主电路的熔断器；BPQ为风光供水专用变频器。
图2主电路图（2）控制电路图 如图3所示为电控系统电路。图中SA为手动/自动转换开关，SA打在1的位置为手动控制状态，打在2的状态为自动控制状态。手动运行时，可用按钮SB1~SB12控制五台泵的起/停和电磁阀YV2的通/断；自动运行时，系统在PLC程序控制下运行。 图中的HL13为自动运行状态电源指示灯。
图3电控系统控制电路图（3）PLC接线图下图4所示为PLC及扩展模块外围接线图。火灾时，火灾信号SA1被触动，I0.0为1。
图4双恒压供水控制系统及扩展模块的外围接线图6.系统程序设计（1）程序中使用的PLC内部器件及功能，如下表2所示：器件地址功 能器件地址功 能VB400变频工作泵的泵号M0.4复位当前变频泵运行脉冲VB401工频运行泵的台数M0.5当前泵工频运行启动脉冲VD410倒泵时间存储器M0.6新泵变频启动脉冲T33工/变频转换逻辑控制M2.0泵工/变频转换逻辑控制T34工/变频转换逻辑控制M2.1泵工/变频转换逻辑控制T37工频泵增泵判断时间控制M2.2泵工/变频转换逻辑控制T38工频泵减泵判断时间控制M3.0故障信号汇总T39工/变频转换逻辑控制M3.1水位下限故障逻辑M0.0故障结束脉冲信号M3.2水位下限故障消铃逻辑M0.1泵变频启动脉冲M3.3变频器故障消铃逻辑M0.2-M3.4火灾消铃逻辑M0.3倒泵变频启动脉冲 生活/消防双恒压的两个恒压值是我公司生产的风光供水专用变频器直接设定的。在本实例中，根据用户要求，生活压力设定为0.35MPa,消防压力设定为0.60MPa。 压力低、压力高信号分别由变频器内部主控板14脚、15脚给出。供水运行下限频率、供水运行上限频率由变频器程序设定。在本系统中，运行下限频率设为20Hz, 运行上限频率设为50Hz。（2）PLC供水控制系统流程图如下图5示:

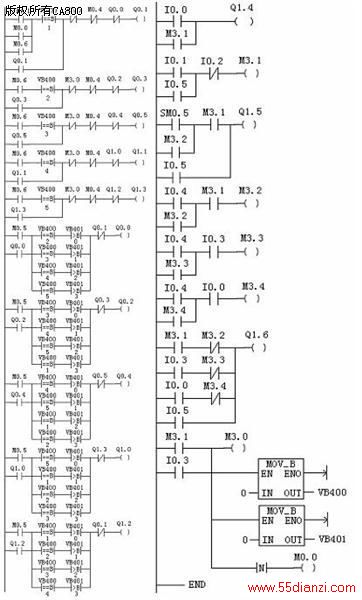

图5流程图（3）该系统PLC控制程序如下：
7.结束语 本文作为风光变频器在供水行业应用的系列篇,详细介绍了其设计方案,包括了PLC程序实现过程。有兴趣的读者可参照《变频器世界》2006年第四期的文章,相信会有一些收获。上一篇：高精度实时时钟的供电考虑
