变频器应用中的几个问题（下）

  由于电磁制动器的松开和抱紧过程是需要时间的，通常为0.3～0.6s。在此时间内，如果电动机没有转矩的话，重物必将下滑，俗称溜钩。
  (1) 变频器跳闸时的溜钩特点
  跳闸时必然溜钩
  变频器跳闸后，变频器的逆变管将立即被封锁，电动机处于自由制动状态，上述控制对策完全失去作用。这时，虽然电磁制动器将因失电而开始抱紧。但在尚未抱紧的过程中，重物必将下滑，形成溜钩。
  跳闸的时间与地点不能预测
  正常运行时，吊钩电动机的起动和停机是由人来控制的，因此，可能导致溜钩的时间与地点是预先知道的，人们可以事先进行预防。但变频器跳闸的时间与地点却是随机的，人们无法事先进行预防，故危险性较大，必须设法防止。
  (2) 防止溜钩的措施

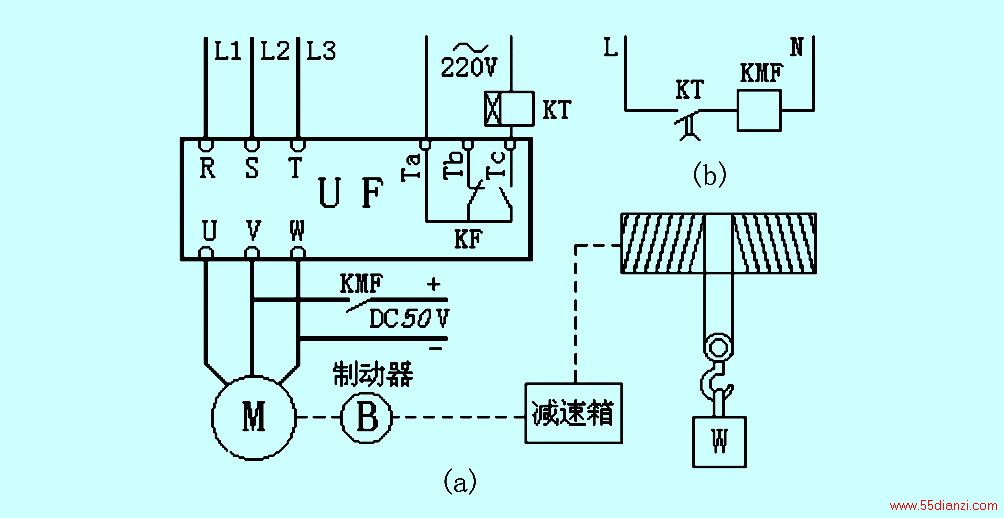

  如果在变频器跳闸时，将外加直流电源接入电动机绕组，使电动机处于直流制动状态，如图11(a)所示。则在电磁制动器因断电而抱紧的过程中，可以防止重物下滑，避免了溜钩。外加直流电源经过适当延时后撤消。其控制电路如如图11(b)所示:

图11　跳闸防溜钩的措施

  当变频器跳闸时，报警输出端子的动合触点MA－MC闭合，时间继电器KT得电，其动合触点立即接通，使接触器KMF得电，将外部的直流电源通入电动机，使电动机进行直流制动。
  在跳闸的同时，变频器和电磁制动器的电源均被切断(图中未画出)，使电磁制动器开始抱紧。
时间继电器KT延时1～2s后，其触点断开，接触器KMF断电，直流制动停止。
