 ● 问题3的提出
 假定有一个需要进行混配料比例控制的用户,他的配料A和配料B由各自的配料电机送入配料搅拌筒中进行混合均匀搅拌,其中,配料B有生产过程决定其送料的多少,而配料A需要根据配料B的变化始终保持在搅拌筒混合料中的比例恒定,如图2(b)所示。现要求对配料A的电机进行变频控制,以实现如下具体需求:
 (1) 配料A的比例可以自由设定;
 (2) 既使在配料B的量是变化的时候,配料A在混料搅拌筒中的比例也要维持在设定比例。
 ● 问题3的分析
 首先,用户对配料电机A的控制需求是要根据配料B的变化始终维持恒定的配料A所占比例的一种闭环控制方式,这个反馈信号是混料筒中的配料A所占的比例信号,它与电机的速度无关,因此,可以准确地定位这种控制需求为工艺过程闭环控制方式。其次,用户要求配料比可以在生产过程中根据需要进行设定,为此,需要提供配料A所占比例的设定手段—电位器给定配料比方式。椐此可以得到如表4所示的需求与对应功能。

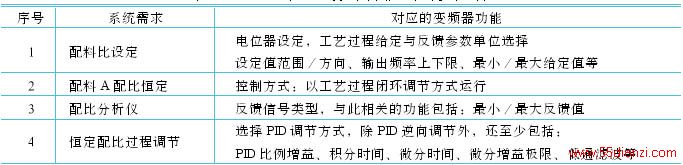

表4  工艺过程闭环控制方式的功能需求与参数选择

 对比表4与表3,可以看见,他们之间的差异除了控制方式的选择区别外,还有一个最为明显的差异,那就是表4中作为控制对象的参考量与反馈值都是生产工艺过程中的参数(这样设定的参数与反馈的参数都更直接表达了生产过程状态,也更加直观明了),而不再是速度参数。撇开这些表面上的差异,几乎完全可以用一个虚拟的闭环“速度”控制来实现。从这个意义上讲,工艺过程闭环控制方式与闭环速度控制方式在本质上是没有差异的,它是闭环速度控制方式的延伸形式与变种应用。

5  开环转矩控制方式
 上面介绍的无论是开环与闭环速度控制,还是工艺过程闭环控制,其实质都还是变频器的矢量控制技术的一种应用。矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量,根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制,从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的励磁电流分量和产生转矩的转矩电流分量分别加以控制,并同时控制两分量间的幅值和相位,即控制定子电流矢量,所以,称这种控制方式称为矢量控制方式。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。而转矩控制则是以转矩为中心来进行磁链、转矩的综合控制。和矢量控制不同,直接转矩控制不采用解耦的方式,从而在算法上不存在旋转坐标变换,简单地通过检测电机定子电压和电流,借助瞬时空间矢量理论计算电机的磁链和转矩,并根据与给定值比较所得差值,实现磁链和转矩的直接控制。
 对交流电机的直接转矩控制(DTC)技术的引入,使得交流电机转矩特性像直流电机一样在应用中表现的“硬”起来了,因此,DTC可以说是变频器技术发展史上的又一个里程碑。目前,在丹佛斯VLT2800/5000、ABB ACS6000、爱默生TD2000等产品中都有直接转矩控制功能。
 开环转矩控制方式就是利用变频器本身对电机的转矩的控制来实现输出轴转矩的稳定控制,这种控制方式可广泛地应用在那些在运行过程中需要保持转矩恒定,不需要改变运行方向的场合,诸如:卷绕、挤压、皮带输送等相关行业应用。
 ● 问题4的提出
 假定有一个石料厂的皮带输送机用户,皮带输送机需要不断地将从料斗中卸下的片石块送到破碎机中进行破碎,如图2(c)所示,用户想对这个皮带输送机进行变频驱动改造,具体要求如下:
 (1)由于料斗下料的大小、快慢不均匀,致使落在皮带上的石块总量不一致,希望即使在皮带上的石块较多时,皮带也能够拖的动;
 (2)皮带上的石料多时,速度可慢些,在皮带上的石料较少时,希望皮带能尽可能快些;
 (3)现场无法提供检测石块在皮带上数量多少的信号。
 ● 问题4的分析
 首先,应用现场无法提供被控对象的检测信号,可以说只能采用开环控制方式;其次,用户的第②个需求,实质上就是转矩控制的运行特点,而要保证一个始终稳定的输出转矩(用户的第①个要求)就只有采用转矩控制方式,至此,我们可以肯定地说这个案例需要采用开环转矩控制方式。椐此可以得到如表5所示的需求与对应功能。

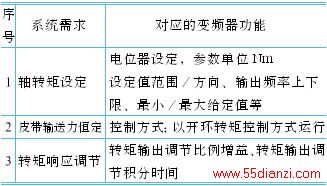

 表5  开环转矩控制方式的功能需求与参数选择

 用以上的方法在给一个90kW电机调试后,其表现出以下运行特征现象:
 (1)当皮带上的石块量较少时,皮带以较快的速度在运转(但不会超越输出频率上限的限定50Hz);
 (2)当皮带上的石块量较多时(接近给定转矩),皮带运行在32Hz~38Hz;
 (3)当皮带上的石块量很多时(超越给定转矩),皮带停止输送。尽管此时电机停止运转,即相当于堵转表现的状态,但与通常的堵转有本质区别,在转矩控制方式下,此时电机不会在短时间内烧坏。
