4.4逆变器IGBT模块检测

将数字万用表拨到二极管测试档,测试IGBT模块C1.E1、C2.E2之间以及栅极G与 E1、E2之间正反向二极管特性,来判断IGBT模块是否完好。

newmaker.com

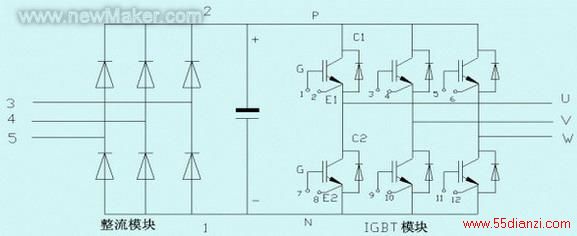

附图 整流桥模块

以德国eupec 25A/1200V六相IGBT模块为例,(参见附图)。将负载侧U、V、W相的导线拆除,使用二极管测试档,红表笔接P(集电极C1),黑表笔依次測U、V、W(发射极E1),万用表显示数值为最大;将表笔反过来,黑表笔接P,红表笔測U、V、W,万用表显示数值为400左右。再将红表笔接N(发射极E2),黑表笔測U、V、W,万用表显示数值为400左右;黑表笔接N,红表笔測U、V、W(集电极C2),万用表显示数值为最大。各相之间的正反向特性应相同,若出现差别说明IGBT模块性能变差,应予更换。IGBT模块损坏时,只有击穿短路情况出现。

红、黑两表笔分别测栅极G与发射极E之间的正反向特性,万用表两次所测的数值都为最大,这时可判定IGBT模块门极正常。如果有数值显示,则门极性能变差,此模块应更换。当正反向测试结果为零时,说明所检测的一相门极已被击穿短路。门极损坏时电路板保护门极的稳压管也将击穿损坏。

4.5电解电容器的检测

用MF47型万用表测量时,应针对不同容量的电解电容器选用万用表合适的量程。根据经验,一般情况下,47μF以下的电解电容器可用R×1K档测量,大于47μF的电解电容器可用R×100档测量。

将万用表红表笔接电容器负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大幅度,接着逐渐向左回转,直到停在某一位置(返回无穷大位置)。此时的阻值便是电解电容器的正向漏电阻。此值越大,说明漏电流越小,电容器性能越好。然后,将红、黑表笔对调,万用表指针将重复上述摆动现象。但此时所测阻值为电解电容器的反相漏电阻,此值略小于正向漏电阻。即反相漏电流比正向漏电流要大。实际使用经验表明,电解电容器的漏电阻一般应在几百千欧以上,否则将不能正常工作。在测试中,若正向、反相均无充电现象,即表针不动,则说明电容器容量消失或内部短路;如果所测阻值很小或为零,说明电容器漏电大或已击穿损坏,不能再使用。

在路测试:在路测试电解电容器只宜检查严重漏电或击穿的故障,轻微漏电或小容量电解电容器测试的准确性很差。在路测试还应考虑其它元器件对测试的影响,否则读出的数值就不准确,会影响正常判断。电解电容器还可以用电容表来检测两端之间的电容值,以判断电解电容器的好坏。

4.6电感器和变压器简易测试

(1)电感器的测试

用MF47型万用表电阻档测试电感器阻值的大小。若被测电感器的阻值为零,说明电感器内部绕组有短路故障。注意操作时一定要将万用表调零,反复测试几次。若被测电感器阻值为无穷大,说明电感器的绕组或引出脚与绕组接点处发生了断路故障。

(2)变压器的简易测试

绝缘性能测试:用万用表电阻档R×10K分别测量铁心与一次绕组、一次绕组与二次绕组、铁心与二次绕组之间的电阻值,应均为无穷大。否则说明变压器绝缘性能不良。

测量绕组通断:用万用表R×1档,分别测量变压器一次、二次各个绕组间的电阻值,一般一次绕组阻值应为几十欧至几百欧,变压器功率越小电阻值越大;二次绕组电阻值一般为几欧至几百欧,如某一组的电阻值为无穷大,则该组有断路故障

注意:这种测量方法只是一种比较粗略的估测,有些绕组匝间绝缘轻微短路的变压器是检测不准的。

4.7电阻器的阻值简易测试

在路测量电阻时要切断线路板电源,要考虑电路中的其它元器件对电阻值的影响。如果电路中接有电容器,还必须将电容器放电。万用表表针应指在标度尺的中心部分,读数才准确。

4.8贴片式元器件

(1)贴片式元器件种类

变频器电子线路板现在大部分采用贴片式元器件也称为表面组装元器件,它是一种无引线或引线很短的适于表面组装的微小型电子元器件。贴片式元器件品种规格很多,按形状分可分为矩形、圆柱形和异形结构。按类型可分为片式电阻器、片式电容器、片式电感器、片式半导体器件(可分为片式二极管和片式三极管)、片式集成电路。

(2)贴片式元器件的拆、焊

用35W内热式电烙铁,配长寿命耐氧化尖烙铁头。将烙铁头上粘的残留物擦干净,仅剩有一层薄薄的焊锡。两端器件的贴片式元器件拆卸、焊接操作比较容易。贴片式集成电路引脚细且多、引脚间距小,周围元器件排列紧凑,拆装不易。它们的拆卸和焊接,在没有专用工具的条件下是有一定难度的,在此着重介绍贴片式集成电路的拆卸、焊接操作。

(3)拆卸方法

如已判断出集成电路块损坏,用裁纸刀将引脚齐根切断,取下集成电路块。注意切割时刀头不要切到线路板上。然后,用镊子夹住断脚,用尖头烙铁溶化断脚上的焊锡,将断脚逐一取下。

(4)焊接方法

焊接前,先用酒精将拆掉集成电路块的线路板铜萡上的多余焊锡及脏东西清理干净,将集成电路块的引脚涂上酒精松香水,并将引脚搪上一层薄锡。然后,核对好集成电路引脚位置,将集成电路块放在待焊的线路板上,轻压集成电路块,用电烙铁先焊集成电路块四个角上的引脚,将集成电路块固定好,再逐一对其它各引脚进行焊接。为了保证焊接质量,焊接时,最好使用细一些的焊锡丝,如0.6㎜焊锡丝,焊出来的效果好一些。

5结束语

变频器的维修工作是一项理论知识、实践经验与操作水平的结合的工作,其技术水平代表着变频器的维修质量。所以我们要经常阅读一些有关的书报杂志,不断了解这些电子元器件所具备的功能和特点,开拓思路,给维修工作以启迪,并将这些学到的知识应用于实际工作中,解决一些维修过程中无法解决的问题,以使自已的技术水平不断提高。
