安川L7系列变频器详细介绍

提供完美的“舒适性”和卓越的“经济性”

Varispeed L7

同步，异步电机兼用的垂直电梯专用变频器

不但可以控制传统电机中使用的异步电机（IM），还可控制新型电梯中的主流电机－同步电机。其卓越的“功能与性能”，实现了电梯的“舒适乘坐”，同时，其优越的“使用便利性”，使得调试和维护工作简单易行，具备变频器必备的所有条件。

卓越的“功能与性能”，实现了电梯的“舒适乘坐”
实现了电梯“平稳、安静的乘坐环境”和“安全运行”，
Varispeed L7在扩充机能的同时，追求高效运行，为设备的节能做出了贡献。

1：容量范围

 200V级 3.7-55KW(7.0-106KVA)
 400V级 3.7-55KW(7.0-93KVA)

2：应用范围

 应用于同步电机（PM）或者异步电机（IM）驱动的垂直升降电梯。

3：产品特性 （请进入）

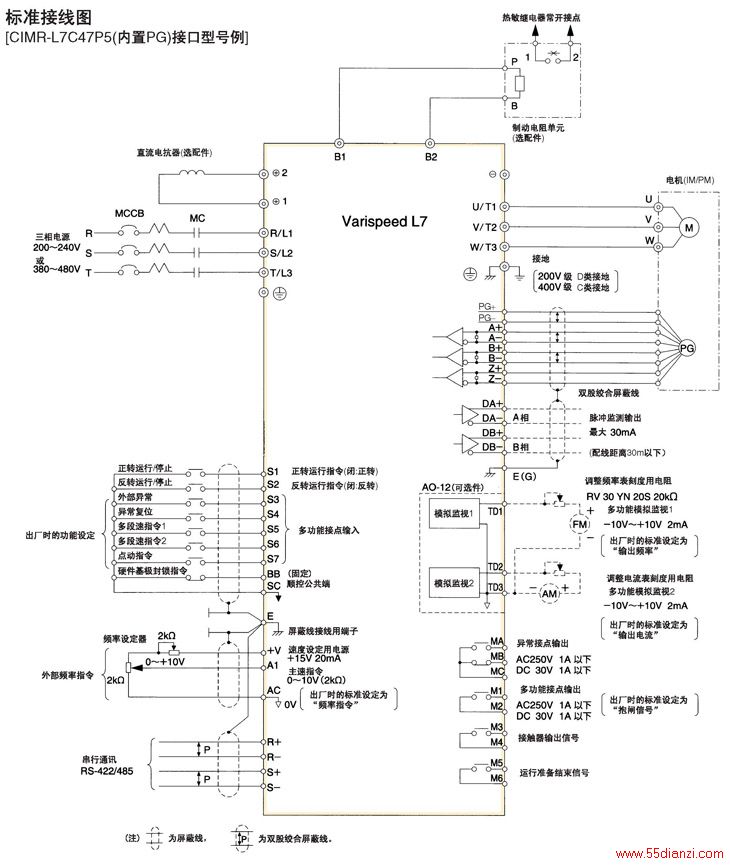

4：标准接线图

5：标准规格

200V级*型号 CIMR-L7B23P725P527P520112015201820222030203720452055最大适用电机容量KW（注1）3.75.57.5111518.52230374555输 出 额定输出容量 KVA710142027334054677693额定输出电流 A17.5253349648096130160183224最大输出电压三相;AC200/208/220/230/240V（适用与输入电压）最高输出频率程序模式下最大值为120Hz(注2）电
源
额定电压·额定频率三相200/208/220/230/240V 50/60Hz容许电压变动+10%，-15%容许频率变动±5%电源高次 谐波对策直流电抗器外选件－12相整流不适用

注1：所示最大适用电机输出为安川4级标准电机的输出。实际选择电机和变频器时，应使变频器额定电流大于电机额定电流。

400V级*型号 CIMR-L7B43P745P547P540114015401840224030403740454055最大适用电机容量KW（注1）3.75.57.5111518.52230374555输 出 额定输出容量 KVA7121522283440546780106额定输出电流 A8.5141827344148658096128最大输出电压三相;AC380/400/415/440460/480V（适用与输入电压）最高输出频率最大值为120Hz电
源
额定电压·额定频率三相,AC380400/415/440/480 50/60Hz容许电压变动+10%，-15%容许频率变动±5%电源高次 谐波对策直流电抗器外选件－12相整流不适用

注1：所示最大适用电机输出为安川4级标准电机的输出。实际选择电机和变频器时，应使变频器额定电流大于电机额定电流。

保护构造200V级形式CIMR－L7B□23P725P527P520112015201820222030203720452055封闭壁挂型[NEMA1（Type1）]用标准对应用外选件可对应柜内安装型(IEC IP00)卸下封闭壁挂型的外罩可对应用标准可对应400V级形式CIMR－L7B□43P745P547P540114015401840224030403740454055封闭壁挂型NEMA1（Type1）用标准品可对应用外选件可对应柜内安装型(IEC IP00)卸下封闭壁挂型的外罩可对应用标准可对应

 封闭壁挂型[NEMA1（Type1）]四周有遮蔽的构造在普通的建筑物里，安装在墙壁上(不内置与控制柜的构造)。 柜内安装型(IEC IP00)：是柜内安装型，从前面人体不能触及机器内部的充电部分。
