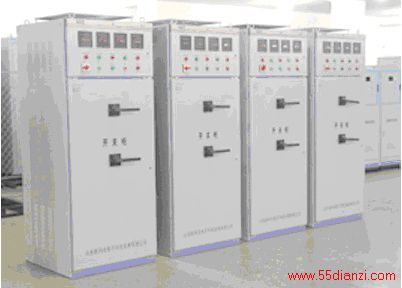

石油钻机变频器外观照片
技术参数
输入
相数
三相
频率范围
允许波动：± 2%
50 ± 1Hz
电压范围
允许波动：± 20%
380V等级：310V-460V
660V等级：530V-790V
输出频率
设
定
频率范围
2-99.99Hz
最高频率
4-99.99Hz之间任意设定
精度
模拟设定 : 最高设定值的±0.3%(25±10℃)以下
数字设定 : 最高设定值的±0.1%(-10-+50℃)以下
分辨率
模拟设定 : 最高设定值的1/2000
数字设定 : 0.01Hz
控制
转矩特性
转矩提升
恒转矩提升
启动转矩
大于 2倍额定转矩
低频转矩
6Hz时大于1.6倍的额定转矩
制动方式
能耗制动
输入指令信号
正/反转 启/停机 急停 通讯 备用 安全回路联锁 外部故障输入 在触摸屏上各种参数设置
附属功能
工作模态、低频补偿、额定电流、电流保护界限设定
运转操作
远距离操作
运
行
频率设定
模拟信号： DC0-5V或DC0-10V或DC4-20mA,多段速端子输入
状态输出
准备和运行信号输出，故障继电器输出
数码显示器(LED）
输出频率、输出电流、输入电压等运行数据，故障代码
显示
灯指示 (LED)
面板指示：就绪状态指示、运行指示、故障指示
远控指示：运行、故障、上升、下降状态指示
面板显示
运行频率、输出电压、电流数值
表头显示
电机电流、电机转数
触摸屏显示
运行频率、输入、出电压、电流数值 电机转速 温度等运行状态
冷却方式
强迫风冷
保护功能
IP20
适用于输入电源为交流三相 380V、660V的钻机专用变频器。其规格见表型号 JD-BP32- Z
220
245
280
315
355
500
..
1200
..
适用电机功率 (KW)
220
245
280
315
355
500
..
1200
..
额定容量 (KVA)
314
343
392
441
497
660
..
1680
..
额定电流 (A)
415
465
532
599
674
940
..
2280
..
型号 JD-BP33- Z
160
185
220
245
280
300
..
1200
..
适用电机功率 (KW)
160
185
220
245
280
300
..
1200
..
额定容量 (KVA)
200
231
275
343
392
429
..
1680
..
额定电流 (A)
175
204
240
267
306
328
..
1313
..
钻机使用变频器的优点主要体现在： (一) 变频器可实现恒功率无级调速 ,调速范围宽(15-1460r/min或1:10),低速性能好,能以极低速处理事故。 使电动 机过载能力达 2倍以上，提高了钻机提升和处理事故能力，尤其是在带负载情况下，可平稳启动、制动和调速，具有软启动性能，可降低供电电源容量。 (二) 具有扭 矩限定功能，过载保护不扭断钻杆或破坏机件，启动及加速过程冲击电流小，加速过程中最大启动电流不超 过额定的 1.3倍，在重载下从低速平 稳无级地升 至最高速， 也无 大电流出现，大大减小了对电网的冲击，对电机具有安全保护功能。 (三) 交流变频电传动钻机的绞车和转盘可实现无级调速，调速范围宽，且使绞车结构简化、重量减轻、体积缩小，为工程作业提供非常优越的施工条件。 (四)通过专用接口将变频器连接到计算机上， 便于对现场情况监控 , 实现实时检测 钻井过程中参数：如输入、输出电压与电流、负载运转速度及扭矩。对于交流变频电传动钻机泥浆泵排量、冲程数、转盘转数、扭矩等参数，可实现全数字显示，实现钻机的自动化、智能化和对外界变化的自适应控制。 用途及 适用范围 本原则交流变频传动系统适用柴油发电机或网电供电，输入的交流电通过变频装置，将交流电变换为可大范围调整频率的交流电，控制交流变频电动机，驱动绞车、转盘及泥浆泵等。交流变频电驱动钻机，易实现自动送钻、结构简单、效率高。 在油田钻井中应用广泛，适用于各类开采油井，气井的交流电驱动钻机。

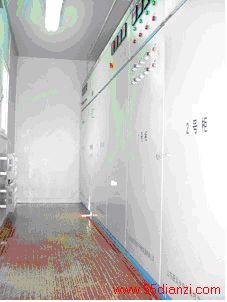

在用户现场运行良好的钻机变频器
工作中的钻机操作人员
变频改造后的钻机、改善了操作性能、提高了钻进效率
钻机远景
