圣安变频电机产品详细介绍

圣安变频电机产品详细介绍

点击数:7754 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   产品选型

应用范围   YVP系列电动机吸取了国外先进国家产品之技术,应用CAD设计。低速时(频率<50Hz)能在此1:10范围内作恒转矩调速运行且运行平稳,无转矩脉动现象,并具有较高的起动转矩和较小的起动电流。电动机高速能输出恒功率特性。本系列电动机调速范围宽、振动小、噪声低、能与国内外各种SPWM变频装置(如:日本富士、三菱)相配套,构成交流变频无级调速系统。YVP系列电动机的功率等级与安装尺寸、机座中心高均符合国际IEC标准,其对应关系与Y系列(IP44)三相异步电动机相一致,互换性通用性强。本系统电动机为笼型结构、运行可靠、维修方便,并装有独立的冷却风机、保证电机在不同的转速下,均具有较好的冷却效果。  YVP系列变频调速电机与SPWM变频装置构成的调速系统与其他调速方式相比,具有节能效果明显、这几天速性能好、调速比宽、快速响应性优良、应用范围广、性能价格比高等优点,是目前交流调速方案中最先进的系统之一。可广泛用于数控机床的主轴传动、纺织、化工、冶金等行业的恒转矩、恒功率调速以及风机水泵等场合的节能调速,并具有计算机控制接口,有助于实现调速系统的自动化控制、是国家目前重点推广的高新技术节能产品。

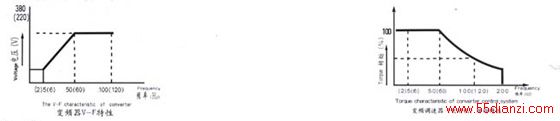

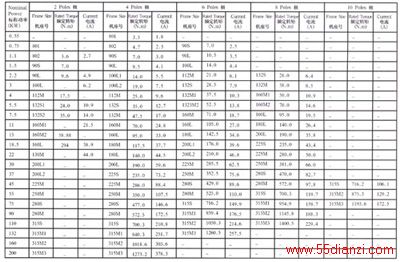

技术参数技术参数(点击下表观看详情况)调速系统的特性
Variable speed range 变频范围(standard series标准系列)
5-50Hz(or 或6-60Hz)Torqud Constant Range恒转矩调速,>50-100Hz(or或60-120Hz)Power Constant Range恒功率调速在矢量控制条件下,调速范围还可以扩大,
under the condition of neetor control,speed range can be even expanded

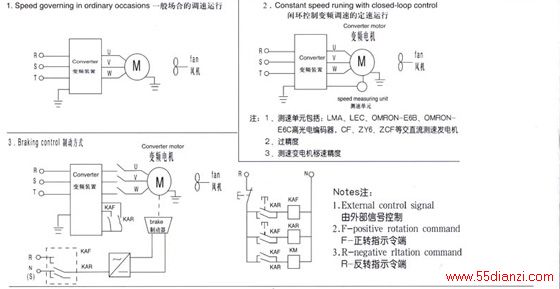

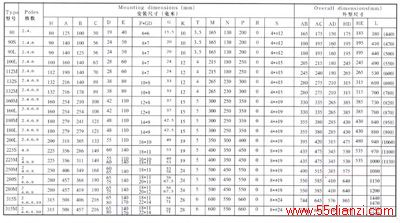

 配套冷却风机及制动器*参数Bedplate No.of Converter Motor变频电机机座号8090100112132160180200225250280315Fan Power(W)风机功率(W)182530306565120120180250550750Fan Current(A)风机电流(A)0.110.170.090.090.180.180.40.40.550.701.402.2Fan Voltage(V)风机电压(V)220V single phase 220V单相380V phase 380V三相Outage Brake风机电压(V)Type-Torque型号转矩(N.m)DLT3-08KLTZ3-15DLTZ3-30DLTZ3-40DLTZ1-80DLTZ3-160DLZ3-280DLZ3-300450  --Power(W)/DC Voltage(V)功率(W)/直流电压(V)50*9060*9980-99110/170130/170150/170150/170200/170200/170---Energize Brake通电制动器Type-Torque型号转矩(N.m)-DLM4-2.5DLM-5DLM4-10DLM4-16DLM4.25-----Exilalion Power(W)励磁功率(W)-1726414852----- 变频调速系统的典型运行方式 安装参数 安装形式 外型及安装尺寸B3.B6.B7.V5.V6.with feet and without flange on the end-shield
B3.B6.B7.B8.V5.B6机座带底脚端盖无凸缘B5.V1.V3.without feet and ith flang on the endshield
B5.V1.V3机座不带底脚,端盖有凸缘B35.V15.V36.with feet and flang on the end-sheild
B35.V15.V36机座带底脚,端盖有凸缘Noth注:
1.There no eyebolts for the frame size 80 and 90 80及90机座无吊环。
2.R is the distance from the flange mounting plane to the shaftextension shouderR为凸缘安装平面至轴伸台阶平面的距离。

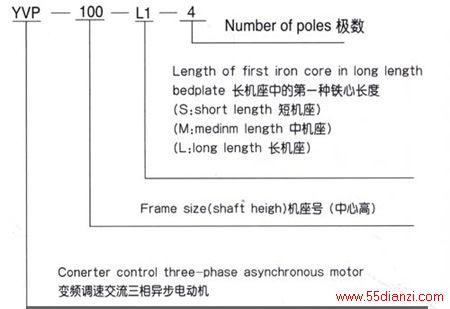

(点击下表观看详情况) 型号说明
