标准型变频器(TD1000)



功能特点:

● TD1000系列采用全模具设计,体积小巧。具有独立风道。面板上集成了调速电位器,操作更加方便。前面板采用书本式设计,可翻开,键盘可以外拉
● 主控板采用表面贴装(SMT)工艺,外层涂覆三防漆,防尘、防潮、防霉
● 采用TI公司最新电机控制专用高速数字信号处理器(DSP),高效完成电机实时控制算法
● 主回路连接采用镀镍铜排,防锈蚀
● 功率器件采用最新的集成功率模块(PIM),集整流单元、制动单元、逆变单元于一体,极大提高整机可靠性


产品特点:

● 独特的宽电压范围设计,特别适合乡镇等恶劣电网环境
● 载波频率可达15K,超静音运行
● 内置PI调节器和输出24VDC电源
● 标准RS485或PROFIBUS现场总线接口,开放的通信协议
● 带键盘锁定功能
● 内置制动单元,系统成本更低
● 带控制信号自动断线保护功能


性能指标:

● 容许电压波动范围:额定电压±20%
● 输出频率范围:0~400Hz
● 输出频率精度:0.01%×最高频率
● 显示方式:四位LED显示
● PWM控制方式:电压矢量控制
● 核心硬件:PIM+DSP
● 防护等级:IP20
● 安装方式:壁挂
● 结构特点:铸模+塑模


结构尺寸:

TD1000型号系列
电压等级
型号
适配电机
型号
适配电(KW)
220VAC单进三出版
三进三出
TD1000-2S0004G
0.4
TD1000-2S0007G
0.75
TD1000-2S0015G
1.5
TD1000-2S0022G
2.2
380VAC三进三出
恒转矩
TD1000-4T0007G
0.75
TD1000-4T0015G
1.5
TD1000-4T0022G
2.2
TD1000-4T0037G
3.7
TD1000-4T0055G
5.5
变转矩
TD1000-4T0037P
3.7
TD1000-4T0055P
5.5

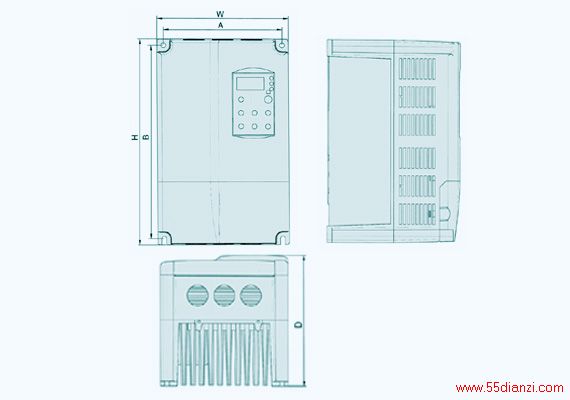

TD1000外形尺寸
变频器 型号
适配电机 (kw) A (mm) B (mm) H (mm) W (mm) D (mm) 安装孔径(mm) 外形 图号 概重 (kg)
TD1000-2S0004G
0.4
120
170
180
130
146
4
图a
1.8
TD1000-2S0007G
0.75
TD1000-4T0007G
TD1000-4T0015G
1.5
TD1000-2S0015G
TD1000-2T0015G
TD1000A-2S0022G
2.2
TD1000-2T0022G
2.2
140
230
245
155
160
5
图b
4
TD1000-2T0022G
TD1000-4T0022G
TD1000-2T0037G
3.7
TD1000-4T0037G
TD1000-4T0037P
TD1000-4T0055P
5.5
TD1000-4T0055G
TD1000-2T0055G
5.5
184
284
300
200
210
5
图c
7
TD1000-2T0075G
7.5
TD1000-4T0075G
TD1000-4T0075P
TD1000-4T0110G
11
TD1000-4T0110P
