M5
E7
271×235×637
235×613
M6
金属壳壁挂
E8
360×265×901
320×876
M8
E9
420×300×978
370×948
M10
C3
265×235×435
235×412
M6
C5
360×265×555
320×530
M8
C6
410×300×630
370×600
M10
备注1:
1：B1为本地控制面板上有电位器的总体尺寸。
2：B为本地控制面板上不带电位器的总体尺寸。

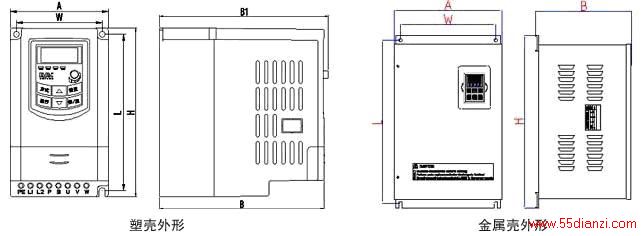

外形结构示意图
操作面板
塑壳远控小盒和金属壳控制盒
外形尺寸(单位尺寸：mm)：122×72×20
开口尺寸(单位尺寸：mm)：121×71

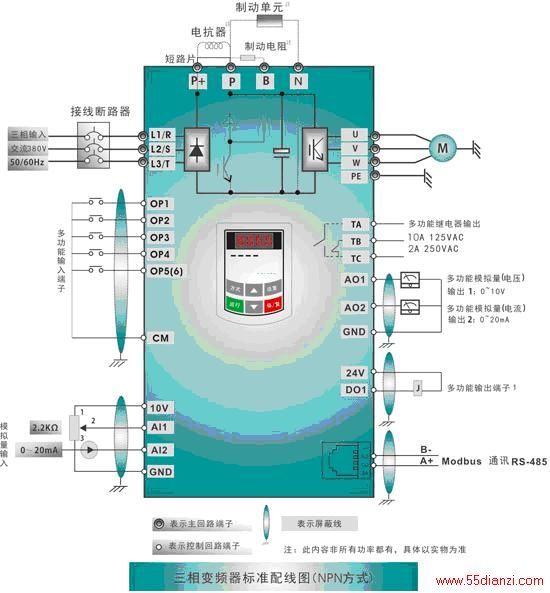

标准配线图
备注：以上图中外围接线除了R,S,T,U,V,W，PE，这7个端子为必须接线就可实现基本使用，其它端子根据控制需要和实际应用工况来决定是否要接线或参与应用；
说明书及其使用手册请到下载中心下载查看，是PDF格式；
