中源EDB/EDC系列普及型交流伺服电机

最具性价比，最易用，与日系伺服媲美的性能和质量！
》产品特点
超强过载能力：EDB/EDC伺服驱动器所选择的工业级智能功率模块IPM的容量比通常标定相同功率的同类伺服产品要大一个等级，因而具有过载能力强、抗负载扰动能力强、起动力矩大等特点。伺服驱动器能够保证1.5KW一下普遍达到3倍的过载能力，2KW以上可能达到2.5倍的过载能力。

高标准：应用最新高速数字信号处理器DSP，满足高速高精度伺服的控制要求。自抗扰控制和速度观测控制算法，配合补偿伺服延时的前馈控制，指令平滑技术，比传统PI控制具有更好的动态跟踪和稳态性能，真正实现伺服的高响应、高精度、高速度、高可靠。配备惯量自动识别，调整更方便。
通讯接口丰富：EDC伺服拥有标准CAN总线接口，很容易集成到分布式控制系统中。同时，基于RS485或RS232接口的Modbus协议，上位机可以最多连接32个伺服，进行网络控制，传输距离最长xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />1200米（RS485），同时也可以与PLC、DCS、智能仪表、触摸屏等设备之间进行通讯，实现集中监控。
灵活柔性：EDB伺服驱动器将位置控制、速冻控制、转矩控制这三种控制方式何为一体，并且可以进行各控制模式的动态切换。使用更加灵活柔性。
通过专用的计算机软件可以实现：
1. 参数管理——能对所有的参数进行编辑、传送、比较、以及初始化，方便快捷。
2. 监控——能实时监控所有的输入/输出信号、当前报警及历史记录、以及系统状态等。
3. 实时采样——能实采集速度和转矩的波形，便于调试和分析。
4. 调试——能快速调整伺服驱动器的增益，在没有位置或速度指令输入时可进行简单的测试。
单轴定位功能：
EDB 伺服驱动器内置了16点的单轴定位功能，用户可以通过伺服驱动器的RS-232通讯接口直接与触摸屏连接，从而省却了中间的PLC单元。用户可以再触摸屏上编辑每一个节点的位置、速度、加减速度时间、等待时间、起始点、停止点。并通过RS-232通讯接口下传到伺服驱动器。另外，用户可以选择绝对值或增量值编程，可以选择是否循环运行，可以使用寻找参考点功能并且设定寻找参考点的往返速度。还可以使用外部信号进行换步。针对不同的应用场合，用户可以自行开发应用程序，以满足各自的需求。
采用了电流前馈控制、速度观测器和惯量观测器等功能，借助于这些新的功能，使得响应性能大大提高。增加了控制模式切换功能，通过设定合理的切换调节，可以有效的减少超调量和调整时间。

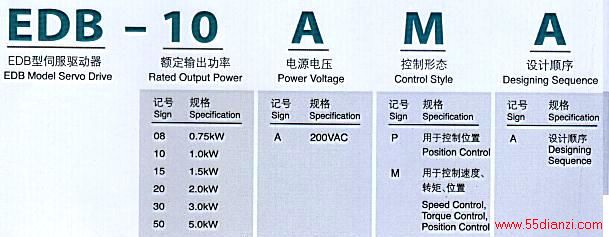

》型号说明



》选型指南

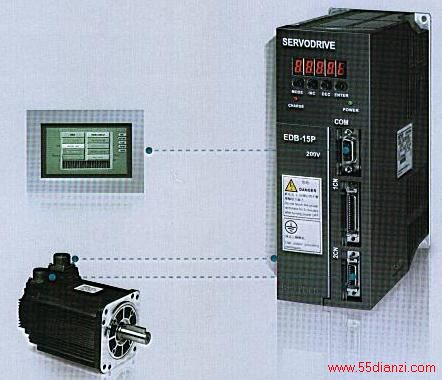

》EDB系列伺服驱动器外围接线图（示例）

备注：图中所有接线端子并不是都要接，根据实际需要和工况决定；

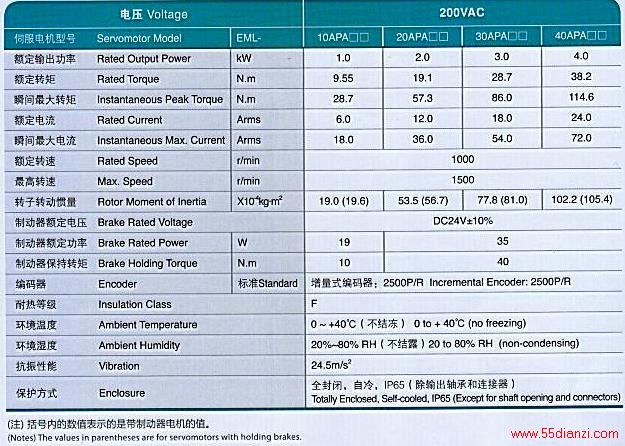

》基本技术规格

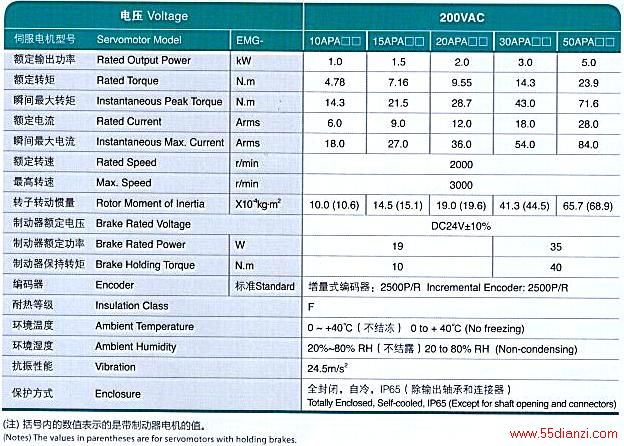

》基本技术规格
