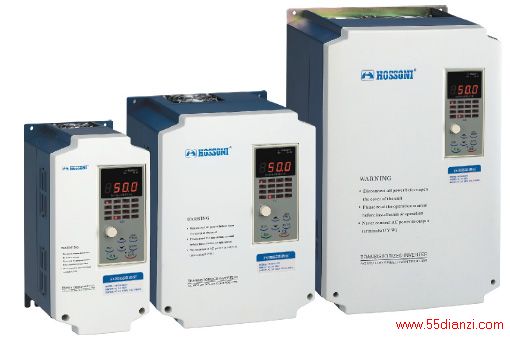

鸿宝HB-G9/P9系列变频器产品说明

变频器--特点功能 (HB-G9/P9系列变频器)●SPWM控制
●低速额定转矩输出运行稳定；
●快速适应负载变化，提供最高效率的输出电压，适应于不同负载的V/F特性均可自动调整；
●内置RS-232通讯接口，RS-485接口板可选购，完全支持MODBUS通讯协议；
●先进的自动转矩补偿功能设计，可使系统性能达到最先；
●可设定节能运行方式，可使系统达到更高节能效果；
●多达40种的完善保护功能及报警功能；
●内置调整更加方便的PID调节器；
●多种参数的在线监视功能及在线调整功能；
●本机/远程一键切换、方便用户操作；
●瞬时停电处理及速度跟踪再启动功能，使系统实现连续运行；
●LCD、LED键盘可选，界面友好；
●灵活的V/F曲线，多达15种调节方式；
●定时器功能；
●智能化的风机控制方式，使风机寿命更长；
●超长距离远控键盘控制方式，无须外置电源，键盘延长线可扩展到100mm；
●灵活的安装方式，93KW及以上立柜式和壁挂式可选。 控制回路端子的功能 (HB-G9/P9系列变频器)

分类

端子信号功能说明信号电平开关
输入
信号S1正向运转／停止闭合时正向运转打开时停止光电耦合器隔离
输入24V,8mAS2反向运转／停止闭合时反向运转打开时停止多功能接点输入
( FO35~FO39 )S3外部故障输入闭合时故障打开时正常S4故障复位闭合时复位S5多段速度指令1闭合时有效S6多段速度指令2闭合时有效COM开关输入
公共端子-------模拟
输入
信号+24V+24V电源输出模拟指令+24V电源 +24V+12V+12V电源输出模拟指令+12V电源 +12VVS频率指令输入电压0~10V/100%F042=0;VS有效
F042=1;IS有效0~10VIS频率指令输入电流4~20mA/100%4~20mAGND信号线屏蔽外皮的
连接端子--------------开关
输出
信号M1运转中信号
(常开接点)运行时闭合我功能接点输出(F041)接点容量：
250VAC、1A、
30VDC、1AM2MA故障接点输出
(常开／常闭接点)端子MA和MC之间闭合时故障；端子MB和MC之间打开时故障多功能接点输出(F040)MBMC模拟
输出
信号AM频率表输出0~10V/100%频率多功能模拟量监视(F048)0~10V
0~20mAGND公共端 主回路端子功能 (HB-G9/P9系列变频器)

端子标号

功能说明R、S、T交流电源输入端子，接三相交流电源或单相交流电源U、V、W变频器输出端子，接三相交流电机

⊕、⊖

外接制动单元连接端子，分别为直流母线的正负极

⊕、PR

制动电阴连接端子，制动电阻一端接，另一端接PRP1、P外接直流电抗器端子，电抗器一端接P，另一端接P1〨、E接地端子，接大地 键盘的布局与功能 (HB-G9/P9系列变频器)      本系列变频器的键盘有LED键盘（数码管显示）和LCD键盘（液晶显示）供用户选择，它们的布局及功能分别介绍如下：
●LED键盘的布局与功能
●G9/P9-LED1为0-400KW标配键盘
●LCD键盘的布局与功能
●G9/P9-LCD1为0-400KW选配键盘

灯显示

说明运转中设定/读出Fref频率指令的设定/监视可Fout 输出频率的监视可Iout输出电流的监视可KWout输出功率的监视可F/R运转方向的设定/参考可Montr监视的项目选择可Accel加速时间可Decel差事时间可Vmtr马达额定电压设定/参考不可V/FV/F值设定参考不可Fgain频率指令增益的设定/参考不可Fbias频率指令偏压的设定/参考不可FLA马达额定电流的设定/参考不可PIDPID控制逻辑不可KWsav省能源模式ON/OFF不可PRGM功能参数的设定/参考不可 变频器型号说明 (HB-G9/P9系列变频器)

公司代号

系列代号最大适用电机功率输入电源附加说明HBG9/P9系列　　　1R5:1.5kw
　　　2R2:2.2kw
　　　3R7:3.7kw
　　　011:11kw
　　　　　|
　　　400:400kw　　T3:三相308V空白：标准品
B：带回生制动功能
X：特制机型
L：带键盘延长线 键盘监视内容表示 (HB-G9/P9系列变频器)

键盘LED

名称内容Fref频率指令频率指令的监视设定，设定单位由F024选择。Fout 输出频率输出频率监视，频率单位由F024选择。Iout输出电流输出电流以0.1A为单位显示，100A以上以1A为单位。KWout输出功率输出功率以0.1kW为单位显示，100kW以上以1kW为单位。F/R正/反转运转方向正/反转的监视与设定。Accel加速时间1加速时间(F019)的设定和监视，以0.1S为单位。Decel减速时间1减速时间(F020)的设定和监视，以0.1S为单位。Vmtr电机额定电压停止运行时设定电压值(F011)V/FV/F曲线选择停止运行时设定V/F曲线值(F010)Fgain频率指令增益停止运行时设定频率指令增益值(F046)Fbias偏置频率停止运行时设定频率指令偏压值(F047)FLA电机额定电流停止运行时设定电机额定电流值(F032)PIDPID控制功能停止运行时设定PID控制功能值(F084)KWsav节制控制功能停止运行时设定节能控制功能值(F095)PRGM程序模式参数的设定与监视Monitor监视　　　　　No　　　　　　　　　内容　　　　　C-01　　　 频率指令与Fret功能相同　　　　　C-02　　　 输出频率与Fout功能相同 　　　　　C-03　　　 输出电流与lout功能相同 　　　　　C-04 　　输出电压，以1V为单位表示 　　　　　C-05　　 直流电压，以1V为单位表示 　　　　　C-06　　输出功率与KWout 功能相同　　　　　C-07　　输入端子S1-S6状态监视 　　　　　C-08　　变频器输出状态 　　　　　C-09　　 记录断电前4 种故障显示 　　　　　C-10　　 软件版本信息　　　　　C-11 　　 累积工作时间监视　　　　　C-13　　 PID反馈监视以0.1Hz为单位 键盘显示和说明 (HB-G9/P9系列变频器)

报警显示

显示内容说 　明UV欠压检测　　检测出欠电压OV

停止过程中过电压

　　变频器未输出时。检测出过电压现象OH1

散热器过热

　　散热器温度≥OH1检测基准，检出时继续运转OL3

过转矩检测

　　变频器输出电流>过转矩检测基准(参数F075)bb

外部输出中断中

　　过转矩检出时继续运转EF

正(反)转指令不良

　　正(反)转指令同时输入500ms以上CALL

MODBUS传输等待

　　通电后，参数设定F002≥4，变频器接收不到来自
　 　PLC的正常数据OH3

变频器过热报警

　　由控制端子输入变频器过热警报CE

MODBUS传输错误

　　按MODBUS传输错误的处理设定动作　　 OPE1

变频器设定异常

　　变频器容量设定错误OPE3

多功能输入设定错误

　　多功能接点输入选择（F035-F039）设定错误；
　　设定了2个或更多的相同值
　　15和16都在同一时间被设定
　　22和25都在同一时间被设定
　　参数F039以外的参数设定值设定为25、26OPE5

V/F特性设定错误

　　参数F012-F018设定错误OPE6参数设定错误　　产生了下列任何一个设定错误：
　　变频器额定电流×10%>电机额定电流，或者电机
