格立特JDD系列晶闸管交流调压器介绍

格立特JDD系列晶闸管交流调压器介绍

点击数:7361 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   产品选型

性能特点:
        采用集成化移相触发,抗干扰能力强,可靠性高
        电压电流负反馈,
        具有过电流,过电压,过热保护等功能。
        墙挂式结构,体积小,安装方便。



技术规范:

输入控制电源

220V±10%   50HZ (或220V±10% ,由用户选定)

主回路电源

220V±10%   50HZ (或220V±10% ,由用户选定)

输出主回路可调电压

0~215V    (输入220V时)

0~375V    (输入380V时)

输出最大电流

10—500A

负载型式样

电感负载,电阻负载

控制输入

  0~5V  、0~10V  、0~10mA 、 4~20mA    4种方式可选

输出稳压精度

± 10%

过电流保护截止工作点

10% — 150%

输入软启动时间

0—10秒

输出过电流截止动作触点容量

3A  (220V)

型号规格:
JDD-200系列调压器的型号由名称、工作制及容量等级三部分组成:



型号

输出最大电流

JDD-101

10A

JDD-102

15A

JDD-103

25A

JDD-201

25A

JDD-202

55A

JDD-203

75A

JDD-204

100A

JDD-205

160A

JDD-206

200A

JDD-207

250A

JDD-208

300A

JDD-209

500A

外型及安装尺寸:

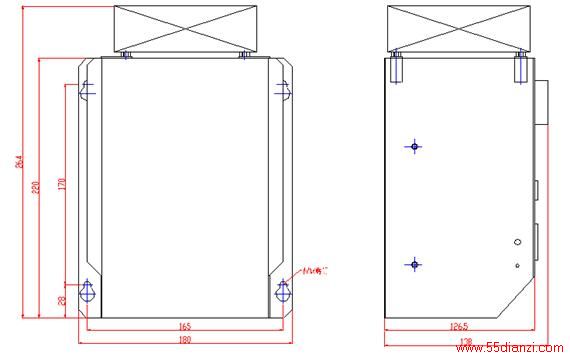

JDD101-103-201外形尺寸

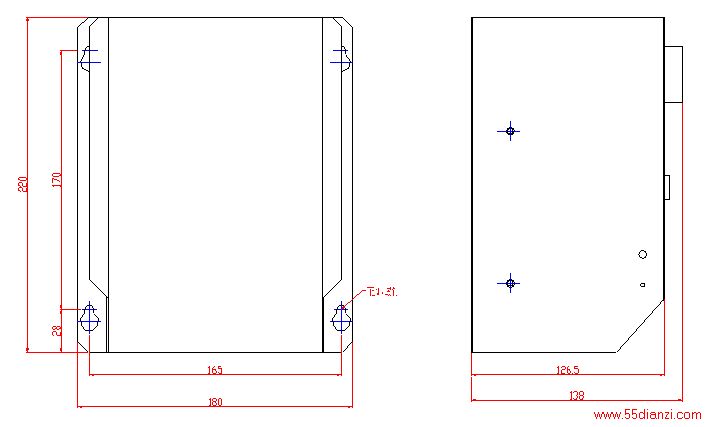

JDD202-209外形尺寸
