合康整机新柜型简介

前言
　　变频器作为交流电机调速装置已广泛应用于各工业现场。作为变频器本身，其自身在性能、外观、以及操控性等方面更应融为一体，尤其在外观上，除了设计新颖外，还要保证设备长期使用而不会破损。高压变频器机柜更要保证其安全性和稳定性，合康变频器的机柜在设计和生产时，就是本着这个理念确保人身安全和设备稳定，其效果得到了客户的好评。
　　
一、旧机型特点
　　机型采用普通钣金折弯加工方式，包括10kV,6kV系列所有柜型。安全性达标，电气性能和机械性能达标，在结构加工过程中非常方便，不用出太多的模具就可以加工成型，
 1、机械性能
　　结构组装螺栓过多，拆装时比较繁琐，特别是变压器柜拆装外壳后，再进行安装主变压器的操作。这个过程中特别容易使机柜框架变形。其次机柜顶部使用螺钉连接点太多，在吊装和运输过程中柜体螺钉容易松动，使机柜变型，严重时螺钉会脱落，对机器安全产生影响。柜体关键部位固定螺钉带有螺纹破坏、螺钉断裂现象。另外在公司生产组装过程中，不断的吊装和拆卸，使每一台机柜多多少少都会有变形。
 2、电气性能
　　从接地效果看，旧机型接地效果不是很完美。柜门、柜体框架、侧板都不是完全接地的，接地效果会打折扣，原因在于柜体框架采用螺钉连接，表面喷涂层会影响接地效果。

二、新机型特点
    新机型为九折型材组合方式，外形美观、安全性能达标、电气和机械性能达标、组装时方便、二次室空间增大。这些就是新柜型最大的亮点。
1、机械性能
   结构组装螺钉少，拆装时比较简单。在组装完主变压器后柜体变形小，组装人员操作比较方便。机器柜顶螺钉连接点少，经过多次吊装过程中产生晃动后，受各种方向压力下，柜体内各种大小螺钉不会松动，在吊装和运输过程中不易变型。整体框架连接合理。走线方式合理，特别是6kV系列新机柜内功率单元排列更为合理。
2、电气性能
　　通过多次实验后，参考俄罗斯产品接地要求，将变频器后盖板也设计成为接地形式，在接地方面更加合理。布线方面以通信、电源分离走线，通信上不会产生干扰，故障点减少。另外走线时是通过型材自身的孔进行绑扎，不存在毛刺和毛边现象避免了导线刺破等电气不良现象。

三、新旧机型外形对比
　　

 　　　　　　　                　变压器柜                         单元柜
　　　　　　　　　　                            图1    旧机型

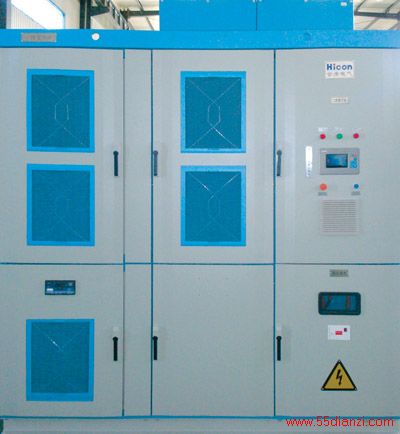

　　说明：图一为旧机型，此类机型为普通钣金折弯加工方式，包括公司10kV,6kV系列所有柜型。


                                                             图2   新机型

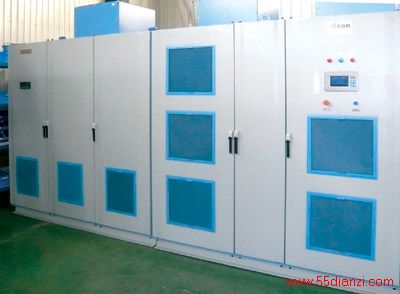

　　说明：图2为新机型，此类机型为九折弯型材加工方式，包括10kV,6kV系列所有新研发柜型。

                                                         图3  特殊新机型

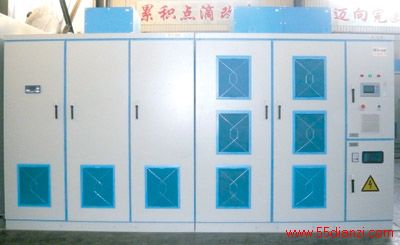

     说明：图片3为特殊新机型，其特殊点在于功率单元柜和变压器柜合为一体，组装过程非常方便。上半部分为单元柜，下半部分为变压器柜；此类机型为九折弯型材加工方式，适用于6kV/250kW/315kW/400kW/500kW/柜型。从图片中大家可以分辨出两种机型的区别，认识了新机型特点，从2009年初，合康新机型将全部亮相。
