ED3000-M系列---安装尺寸
(A):0.75KW--4.0KW规格尺寸
(B):5.5KW、7.5KW规格尺寸(全塑胶)
(C):5.5KW、7.5KW五金壳体
(D):11KW--30KW规格尺寸
(E):37KW--132KW规格尺寸
(F):160KW--315KW规格尺寸
(G):160KW--200KW五金壳体(壁挂)0000000000000000000000(H):160KW--200KW五金柜式(柜式)

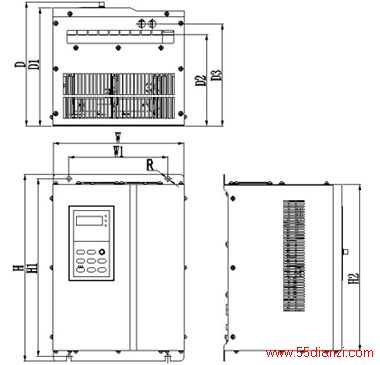

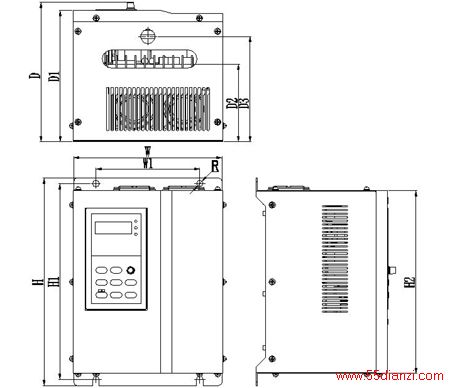

变频器外形及安装系列尺寸规格
W
W1
H
H1
H2
D
D1
D2
D3
R
ED3000-4T0007M
132
120
232
218
162
152
92
117
2.5
ED3000-4T0015M
ED3000-4T0022M
ED3000-4T0040M
ED3000-2S0007M
ED3000-2S0015M
ED3000-2S0022M
塑胶壳体
226
210
270
256.5
269
179
169
105
131
6.5
ED3000-4T0055M
ED3000-4T0075M
五金壳体
206
143
286
269.5
252
199
189.5
107
145
4.5
ED3000-4T0055M
ED3000-4T0075M
规格
W
W1
H
H1
H2
D
D1
D2
D3
R
ED3000-4T0110M
247
186
350
334
312
232
222
160
190
4.5
ED3000-4T0150M
ED3000-4T0185M
ED3000-4T0220M
341
200
530
510
487
285
273
212
215
5.5
ED3000-4T0300M
ED3000-4T0370M
368
230
600
580
557
281
271
219
223.5
5
ED3000-4T0450M
ED3000-4T0550M
394
300
679
659
638
302
313
233
275
6
ED3000-4T0750M
ED3000-4T0930M
533
420
825
797
772
368.6
357.5
192
324.5
6
ED3000-4T1100M
ED3000-4T1320M
ED3000-4T1600M
600
575
1855
1830
1678
600
460
柜式安装
ED3000-4T2000M
壁挂(新)
684
420
1250
1222
1200
470
460
207
327
6
ED3000-4T1600M
ED3000-4T2000M
柜式安装(新)
684
420
1425
1411
1400
470
460
ED3000-4T1600M
ED3000-4T2000M
ED3000-4T2200M
660
635
2038
2020
1936
600
575
柜式安装
ED3000-4T2450M
ED3000-4T2800M
ED3000-4T3150M
861
812
1938
1830
1550
500
451
柜式安装
