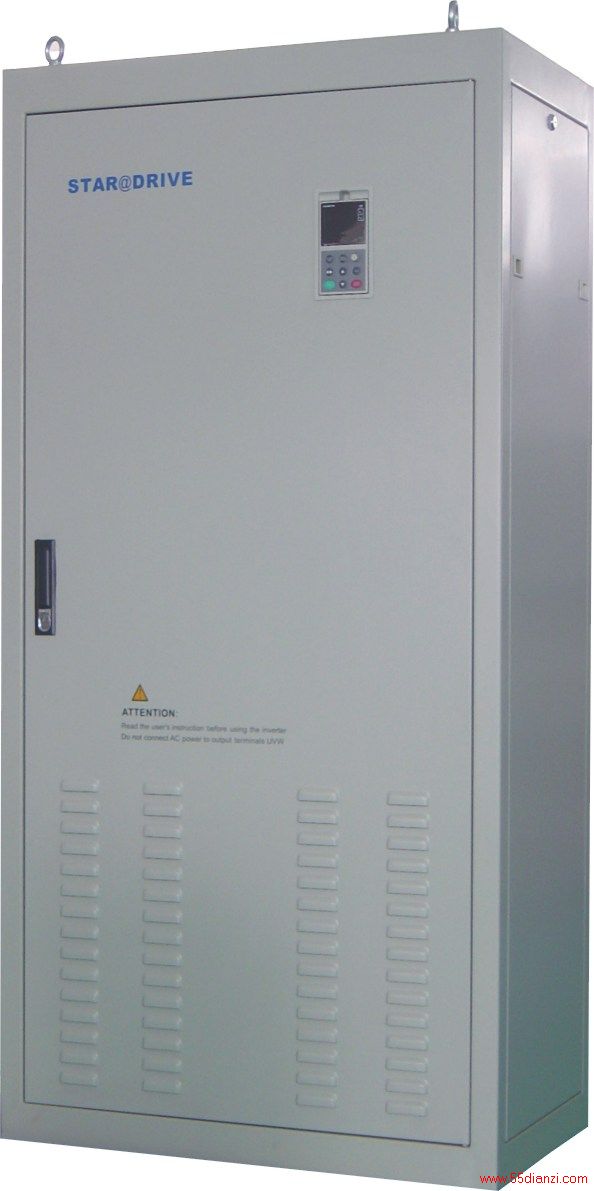

风机水泵型变频器（P系列）：3Φ380VAC，5.5KW-375KW

• 采用独特的空间电压矢量（SVPWM）调制方式。
• 简易磁通矢量算法，自动转矩提升功能，提供大转矩低频输出。
• 独有的载频和死区补偿技术，实现完美的电流波形。
• 超静音优化设计，降低电机噪音。
• 内置简易PLC。
• 内置RS485通讯接口，可联机控制。

广泛应用于 锅炉鼓引风机、城市供水、油田注水泵、农村深井供水、音乐喷泉、空压机、中央空调等恒功率负载。变频器规格尺寸(单位mm)： 5.5-30kW外形尺寸图（挂机）变频器规格安装尺寸（mm）外形尺寸（mm）ABd

H

WDSD-5L4T0055P21362055220155172SD-5L4T0075P21403287342193172SD-5L4T0110P2SD-5L4T0150P1583497363240220SD-5L4T0185PSD-5L4T0220P1784179435260243SD-5L4T0300P37-200kW外形尺寸图（挂机）变频器规格安装尺寸（mm）外形尺寸（mm）ABd

H

WDSD-5L4T0370P2505739592356280SD-5L4T0450PSD-5L4T0550PSD-5L4T0750P30064311668408305SD-5L4T0930PSD-5L4T1100P32085811880500340SD-5L4T1320PSD-5L4T1600P42086015895540398SD-5L4T1850PSD-5L4T2000P
160kW及375kW以上尺寸图（柜机）变频器规格外形尺寸（mm）L(长)×W（宽）×H（高）SD-5L4T1600P机柜620（L）×445(W)×1500(H)SD-5L4T1850PSD-5L4T2000P机柜780（L）×470(W)×1600(H)SD-5L4T2200PSD-5L4T2450PSD-5L4T2800P机柜850（L）×500(W)×1700(H)SD-5L4T3150PSD-5L4T3450PSD-5L4T3750P注释：尺寸如有更改，恕不另行通知。SD-5L变频器型号及规范SD-5L-P变频器适用电机功率范围为：5.5～375kW。SD-5L系列变频器的技术规范 规范输出额定输出电压三相 380V适用电机功率(kW)5.51118.53045751101602002453153757.51522375593132185220280345400额定输出电流(A)142741659616522432041050056776018344880128190265370450560630800定额100%连续最大过载电流120%  1分钟，150%  2秒电源额定输入电压三相380V +15%/-20%,50～60Hz±5%控制及运行主控芯片32位DSP 输出电压自调整AVR功能有效时，在输入电压变化时，输出电压也基本保持不变控制方式优化空间矢量SVPWM控制频率控制范围0～400Hz输出频率精度最大频率值的±0.5%输出频率分辨率0.01Hz电压/频率特性额定电压25%～105%可调，基频20Hz～400Hz可调转矩提升手动转矩可调/自动转矩提升加、减速曲线直线和任意可调曲线制动转矩22kW以内>20%，30kW以上>15%频率设定输入控制盒键盘、计算机、0～10V、4～20mA及其组合输入指令信号运转、正/反转、点动、多段速度、多段加减速时间、自由停车、复位、电压/电流信号输入切换标准功能电流限幅、转矩提升、转速追踪、直流制动、瞬时停电再起动、频率上下限限制、载波频率调整、加减速模式可调、频率表和电流表输出、多段速度、程序运行、PID控制，监视母线电压保护功能过压、欠压、外部故障、过流、电流限幅、过热、电子热过载继电器、防过压（流）失速、数据保护外部输出信号故障继电器信号可编程集电极开路输出输出频率同步信号：DC  0～10V输出电流同步信号：DC  0～10V(对应额定电流)显示键盘参数设定功能代码、数据、状态、图形、英文字符运行显示故障显示使用条件安装场所室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射适用环境-10°C～+40°C(裸机为-10°C～+50°C), 20%～90%RH(无凝露)振动小于0.5g储存方式-25°C～+65°C安装方式壁挂式，落地电控柜式防护等级15kW以内为IP20，18.5kW以上为IP10冷却方式强迫风冷　　　
