LED照明灯触摸式电子延熄开关电路原理图

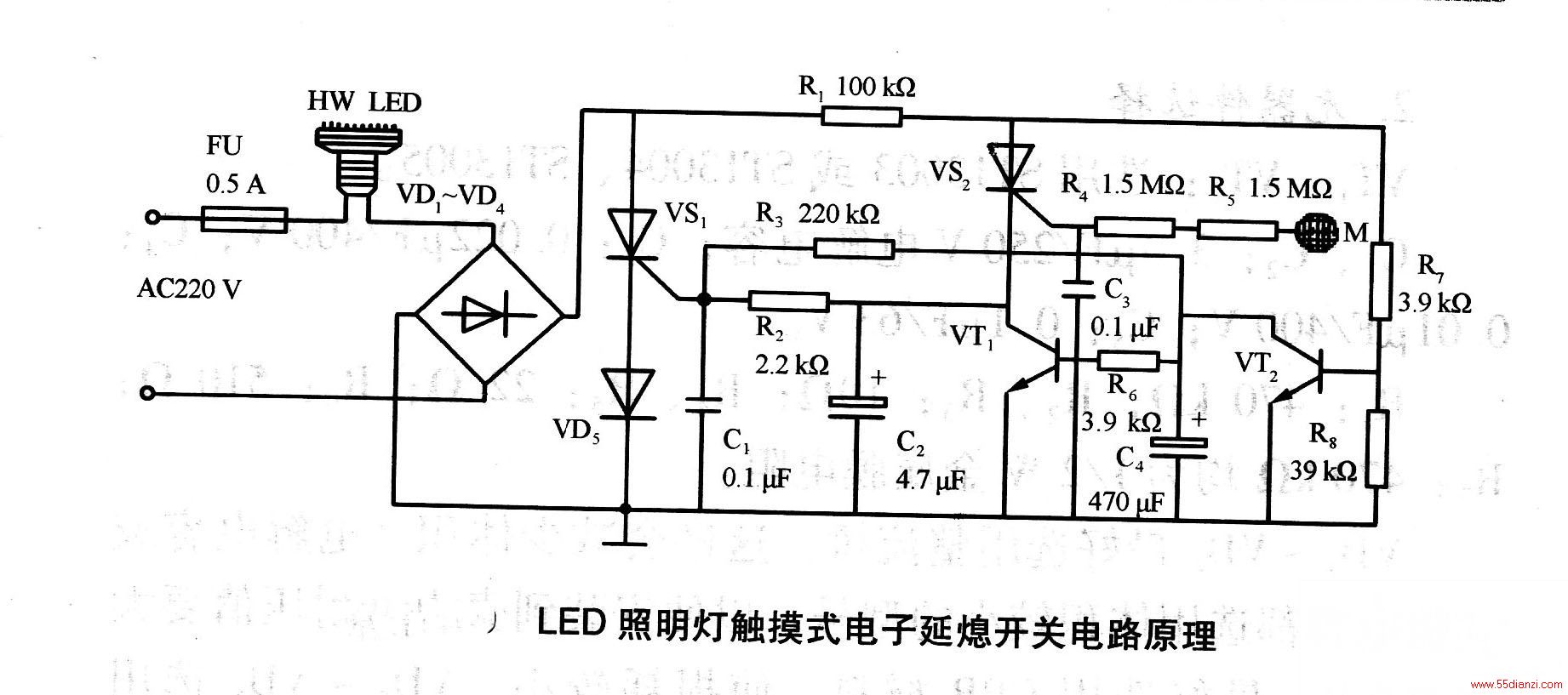

如图为LED照明灯触摸式电子延熄开关电路原理图。交流市电经二极管VD1～VD4桥式整流后，变成脉动直流电，一路直接加到单向晶闸管VS1的阳极，另一路通过电阻R1加到VS2的阳极，平时VS1和VS2均处于关断状态。当手指触摸一下金属片M时，人体的感应信号使VS2导通，VS1也随之导通，对应LED照明灯通电发光。二极管VD5对电容C2起电压的提升作用。VS1导通后，C2上的两端电压实测值约为1.6 V。此电压经电阻R3向电容C4充电。一定时间后，对应三极管VT1导通，这时C2上的电荷被释放，VS1关断，HW熄灭。按图中R3、C4的取值，实测延熄时间为60s。图中C1和C3是抗干扰电容，这里与触摸片M连接的两个电阻R4、R5采用串联方式，目的是提高安全性。　三极管VT2为电容C4提供放电回路，当延熄结束后，VS1关断。220V的直流脉动电压通过电阻R1、R7加到VT2基极，VT2饱和导通，C4上电荷被快速释放，为再次的延时做好准备。
