光电耦合器电平转换电路图

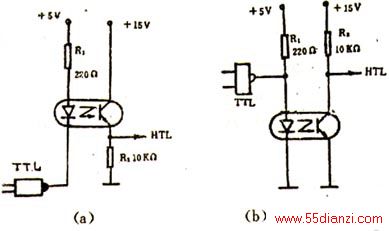

对于不同电平的转换电路或输入、输出电路的电位需要分开时，采用光电耦合器就显得十分方便了。图中的（a）与（b）图示电路，就是5V电源的TTL集成电路与15V电源的HTL集成电路，相互连接进行电平转换的基本电路。图（a）中，TTL门电路导通时，即输出低电平，发光二极管导通，光电三极管输出高电平；TTL门电路截止时，发光二极管截止，光电三极管输出低电平。图（b）中，则是利用TTL截止输出高电平，发光二极管导通，光电三极管输出低电平；TTL导通输出低电平，发光二极管截止，光电三极管输出高电平。在进行具体应用时，因CMOS集成电路在低电平时的电流只有1～2mA，难以直接驱动所接的负载，故一般需加一级三极管放大电路来驱动。
