康佳lc-tm2008液晶彩电视频解码电路图

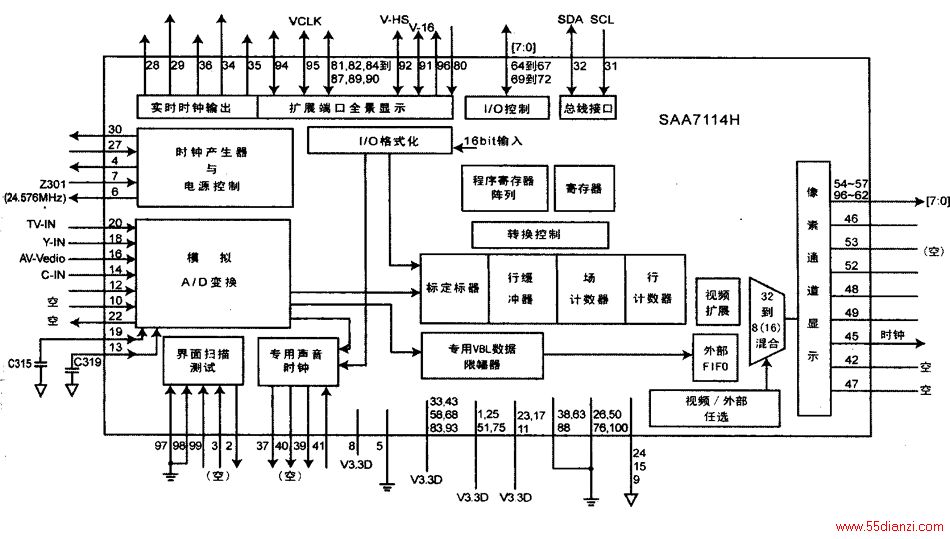

n301(saa7114h)是一块受i2c总线控制的内部包含有自适应pal／ntsc双梳状滤波器、vbi限幅器和高性能换算的pal／ntsc／secam三制式视频信号解码器(是一种数字解码器)，其内部方框组成如图所示。图中内部框图中可以看出，它与以往常见的解码ic不同。从（20）、（18）、（16）、（14）脚输入tv／av视频信号。首先进行模数转换，变成数字信号后即进入自适应梳状滤波器，然后进行数字解码和专用vbl数据限流以及行、场处理，其（31）、（32）脚、是i2c总线的串行时钟／串行数据输入，⑦、⑥脚外接晶体(z301)24．576mhz与内部时钟产生器电路构成基准时钟。
