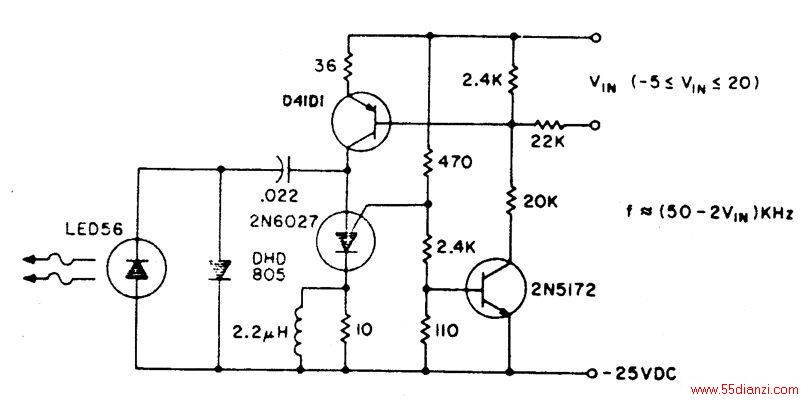

调频(脉冲重复率调制)光发送机电路

调频(脉冲重复率调制)光发送机电路

点击数:7154 次   录入时间:03-04 11:42:55   整理:http://www.55dianzi.com   电子电路图
该基本电路的工作频率为80kHz,受PUT电容组合的限制。最大调制频率是60kHz。脉冲重复率是调制电压VIN的线性函数。透镜或者反射镜可将杂散光的噪声效应降到最低。如果使用一个更大的电容,输出也会更大,这样工作频率就会降低,也可以使用一个更高功率输出的红外线发射二极管比如F5D1来降低频率。该发送机电路的平均功耗少于3瓦。

该基本电路的工作频率为80kHz,受PUT电容组合的限制。最大调制频率是60kHz。脉冲重复率是调制电压VIN的线性函数。透镜或者反射镜可将杂散光的噪声效应降到最低。如果使用一个更大的电容,输出也会更大,这样工作频率就会降低,也可以使用一个更高功率输出的红外线发射二极管比如F5D1来降低频率。该发送机电路的平均功耗少于3瓦。
